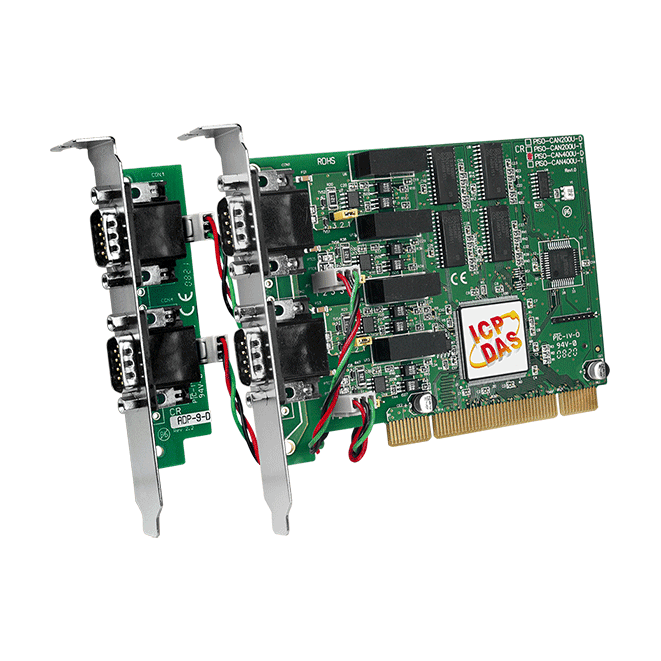

PISO-CAN400U-D Universelle PCI-CAN-Karte, 4-Kanal isoliertes CAN 2.0A/2.0B
Vierkanal-Schnittstellenkarte für isoliertes CAN 2.0A/2.0B für 3,3-V- und 5-V-PCI-Steckplätze, mit 2500 Vrms Optokoppler-Isolation und einstellbaren Übertragungsraten bis 1 Mbit/s.
- Vier unabhängige CAN-Bus-Kommunikationsports nach 2.0A/2.0B, jeweils mit 9-poligem D-Sub-Stecker
- Optische Isolation am CAN-Bus mit 2500 Vrms Optokoppler und 3000 VDC DC/DC-Isolation
- Einstellbare Übertragungsrate von 10 kbit/s bis 1 Mbit/s
- Per Jumper wählbarer 120-Ω-Abschlusswiderstand je Port
- Universelle PCI-Karte für 3,3-V- und 5-V-Steckplätze, 33-MHz-PCI-Bus (V2.1) mit 32 Bit, Plug and Play
- Direkte Speicherabbildung auf die CAN-Controller
558,00 € pro Stück
| 1-9 Stück | 558,00 € | |
|---|---|---|
| 10-30 Stück | 530,00 € | −5 % |
| ab 31 Stück | 502,00 € | −10 % |
Produktinformationen "PISO-CAN400U-D Universelle PCI-CAN-Karte, 4-Kanal isoliertes CAN 2.0A/2.0B"
PISO-CAN400U-D erweitert einen PC über eine universelle PCI-Karte um vier unabhängige CAN-Bus-Ports nach CAN 2.0A/2.0B. Jeder Port verwendet einen NXP-SJA1000T-Controller und ist busseitig optisch isoliert, wodurch der Host-PC vor Fehlern und Erdungsstörungen im Netzwerk geschützt wird.
Die Karte eignet sich für Ingenieure, die CAN-Netzwerke um ein PC-basiertes Leitsystem oder Datenerfassungssystem aufbauen. Ihr universelles PCI-Design unterstützt sowohl 5-V- als auch 3,3-V-Steckplätze, und sie ist Plug-and-Play auf einem 33-MHz-PCI-Bus mit 32 Bit. Jeder Port besitzt einen per Jumper wählbaren 120-Ω-Abschlusswiderstand, sodass die Terminierung je Port passend zum Netzwerkaufbau eingestellt werden kann.
Treiber und SDKs werden für Windows und Linux bereitgestellt, mit Unterstützung für LabVIEW, DASYLab und InduSoft; das SDK deckt mehrere gängige Entwicklungsumgebungen ab. Laut Hersteller wurde die Karte erfolgreich getestet, um 100 CAN-Knoten gleichzeitig anzusteuern.
Anwendungen
- Logistik-Managementsysteme
- Steuerung und Überwachung industrieller CAN-Netzwerke, die an einen PC angebunden sind
- Sensor- und Aktornetzwerke innerhalb der Maschinen- oder Teilsystemsteuerung
| Betriebstemperatur: | 0 ~ +60 °C |
|---|---|
| Produkttyp: | PCI-CAN-Karte |
| Protokoll: | CAN 2.0A/2.0B |
| Schnittstelle: | PCI |
| Ports: | 4 |
| Isolation: | 2500 Vrms (Optokoppler) |
Technische Daten
| Software | |
|---|---|
| Treiber | Windows XP/7/8/10 (32-Bit/64-Bit-Betriebssystem), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| PC-Bus | |
| Typ | Universal PCI, 3,3 V und 5 V, 33 MHz, 32 Bit, Plug and Play |
| CAN | |
| Controller | NXP SJA1000T mit 16 MHz Takt |
| Ports | 4 |
| Baudrate | 10 k ~ 1 Mbps |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Jumper für 120 Ω Abschlusswiderstand |
| Leistung | |
| Leistungsaufnahme | 300 mA @ 5 V |
| Mechanisch | |
| Abmessungen (mm) | 126 x 85 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60 °C |
| Lagertemperatur | -20 ~ +70 °C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Anmelden
Zubehör
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.de/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C DB9-Buchse auf 3-adriges CAN-Port-Kabel [Pin2, Pin3 und Pin7], 1 m")
DB9-Buchse auf 3-adriges CAN-Port-Kabel [Pin2, Pin3 und Pin7], 1 m.
CD-002 ist ein geteilter Ferritkern zur Unterdrückung elektromagnetischer und hochfrequenter Störungen an Rundkabeln. Sein klappbares Kunststoffgehäuse schließt sich um das Kabel und hält den Ferritkern sicher in Position, sodass er ohne erneutes Abisolieren und Konfektionieren des Kabels montiert werden kann.Der Kern ist auf niederfrequente Störungen ausgelegt, wie sie von Motorsteuergeräten, Umrichtern und Motoren erzeugt werden. Er kann an bereits installierten Geräten nachgerüstet oder bei Nacharbeiten an den Daten- und Versorgungsleitungen elektronischer Geräte ergänzt werden, was sich für Umgebungen eignet, in denen EMI oder RFI die Signalintegrität beeinträchtigt.Jede Packung enthält 10 Kerne in Weiß und ist für eine Betriebstemperatur von -40 °C bis 75 °C ausgelegt. Der maximale Kabeldurchmesser beträgt Ø13 mm.AnwendungenUnterdrückung niederfrequenter Störungen von MotorsteuergerätenReduzierung von Störungen durch Umrichter und MotorenReduzierung von EMI und RFI an Datenleitungen elektronischer GeräteReduzierung von EMI und RFI an Versorgungsleitungen elektronischer GeräteNachrüstung bestehender Installationen
CNT-CAN CR ist ein CAN-Bus-Steckverbinder, mit dem sich ein CAN-Bus-Knoten schnell an die Busleitung anschließen lässt. Die Quick-Connect-Technik macht das Abisolieren der Busleiter überflüssig, was die Installation vereinfacht.Der Steckverbinder besitzt ein Kunststoffgehäuse mit integriertem Abschlusswiderstand, der über einen eingebauten Schalter gewählt werden kann. Er bietet zwei Kabeleinführungen und eine 9-polige D-Sub-Buchse mit 90°-Kabelabgang und ist optional mit einer Programmierschnittstelle erhältlich.Er eignet sich für Ingenieure, die ein CAN-Gerät mit minimalem Verdrahtungsaufwand und einer klaren Auswahl der Busterminierung an eine bestehende CAN-Busleitung anbinden müssen.AnwendungenAnschluss eines CAN-Bus-Knotens an eine CAN-BusleitungErweiterung eines bestehenden CAN-Bus-Netzwerks um CAN-Geräte
5-poliger M12-Montagestecker mit A-Kodierung (Buchse).
Ähnliche Produkte

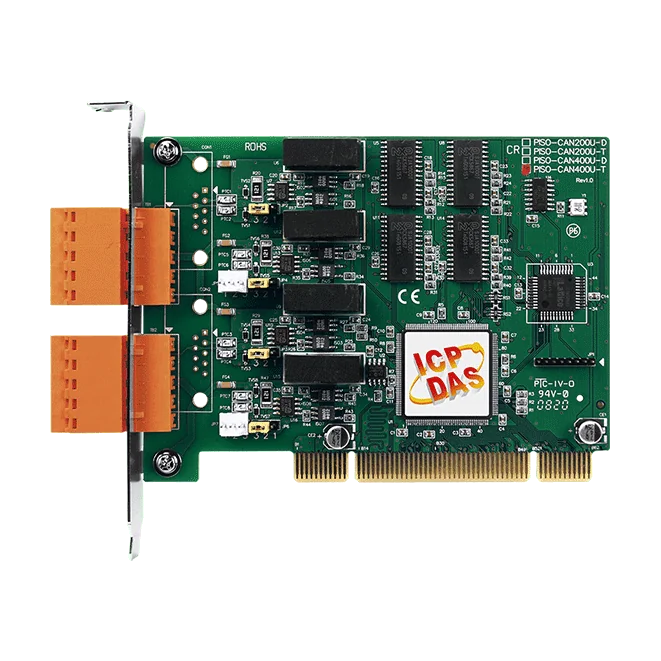

PISO-CAN400U-T ist eine CAN-Bus-Schnittstellenkarte mit vier Ports für PCs, die mehrere unabhängige CAN-Netzwerke an einem Host betreiben müssen. Jeder Port unterstützt CAN 2.0A und 2.0B und arbeitet mit einer programmierbaren Übertragungsrate von bis zu 1 Mbps. Damit kann eine Karte mehrere Busse mit unterschiedlichen Zeitanforderungen bedienen.Jeder CAN-Port ist optisch isoliert, mit 2500 Vrms Optokoppler-Isolation auf dem Bus und 3000 VDC DC/DC-Isolation. Das schützt den Host-PC vor Fehlern auf der Feldseite. Ein Jumper wählt den 120-Ω-Abschlusswiderstand für jeden Port einzeln aus. Die Karte wurde geprüft und kann 100 CAN-Knoten gleichzeitig ansteuern.Die Karte basiert auf dem CAN-Controller NXP SJA1000T mit 16-MHz-Takt und den Transceivern 82C250/251, mit direkter Speicherabbildung auf die Controller. Es handelt sich um eine universelle PCI-Karte, die in PCI-Steckplätzen mit 3,3 V und 5 V funktioniert und Plug-and-Play unterstützt. Treiber für Windows und Linux sind enthalten, ebenso die Unterstützung für LabVIEW, DASYLab und InduSoft sowie SDKs für mehrere Entwicklungsumgebungen.AnwendungenLogistik-ManagementsystemeSteuerung und Überwachung in verschiedenen Branchen

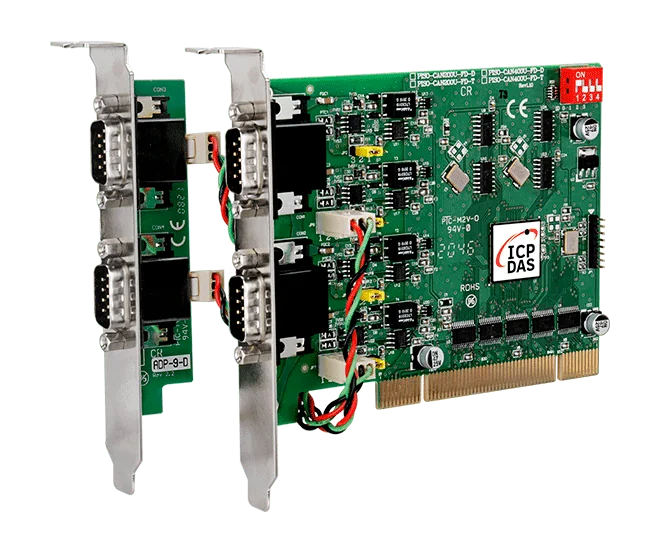

PISO-CAN400U-FD-D ist eine universelle PCI-Karte, die einem Host-PC vier unabhängige, galvanisch getrennte CAN-Bus-Schnittstellen bereitstellt. Sie unterstützt sowohl klassisches CAN 2.0 A/B als auch CAN FD, sodass eine Karte sowohl bestehende CAN-Netzwerke als auch neuere Anwendungen mit höherem Durchsatz und größeren Datenfeldern bedienen kann.Jeder Port verwendet einen 9-poligen D-Sub-Steckverbinder; die Karte wird mit einer ADP-9-D-Platine geliefert. Das Design basiert auf dem CAN-FD-Controller MCP2518FD von Microchip und den Transceivern der Serie TCAN1042HG von TI. Busarbitrierung, Fehlererkennung, automatische Fehlerkorrektur und Neuübertragung werden in Hardware umgesetzt. Der Busabschluss wird über einen Jumper auf der Platine für einen 120-Ohm-Abschlusswiderstand gewählt, und die Board-Nummer wird über einen DIP-Schalter eingestellt.Treiber werden für Windows 7/8.1/10 und Linux 5.10 bereitgestellt, zusammen mit Demos und Bibliotheken für C#.Net, VB.Net und VC++.Net. Die Karte eignet sich für Ingenieure, die Steuerungs- und Überwachungssysteme mit mehreren CAN-Kanälen in einem einzigen PC aufbauen.AnwendungenSteuerung und Überwachung von CAN-verbundenen Geräten in verschiedenen BranchenMehrkanalige CAN- und CAN-FD-Kommunikation von einem PC aus

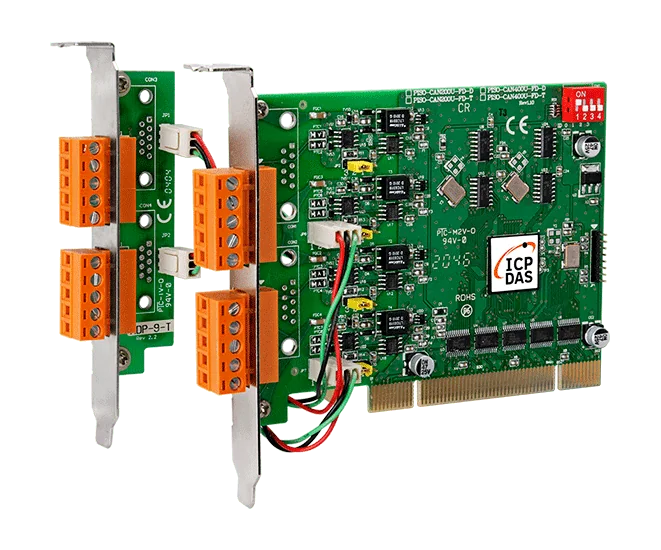

Die PISO-CAN400U-FD-T ist eine PC-basierte CAN-Bus-Karte, die einem Windows- oder Linux-Host vier unabhängige, galvanisch getrennte CAN-FD-Ports bereitstellt. Sie eignet sich für Ingenieure, die mehrere CAN- oder CAN-FD-Netzwerke über einen einzigen PCI-Steckplatz betreiben möchten, wobei jeder Port über einen 5-poligen Schraubklemmenstecker angeschlossen wird.Die Karte basiert auf einem CAN-FD-Controller Microchip MCP2518FD und Transceivern der Serie TI TCAN1042HG. Sie unterstützt ISO 11898-2 sowie CAN 2.0 A/B, und CAN FD kann wahlweise im ISO- oder Non-ISO-Modus (Bosch) betrieben werden, der in der Konfiguration ausgewählt wird. Nachrichtenfilterung, eine DIP-Schalter-Einstellung der Board-Nummer und ein per Jumper zuschaltbarer 120-Ω-Abschlusswiderstand erleichtern die Integration der Karte in einen bestehenden Bus.Dieser Bestellcode umfasst eine Platine vom Typ ADP-9-T. Treiber werden für Windows 7/8.1/10 und Linux 5.10 mitgeliefert, und Demos sowie Bibliotheken für C#.Net, VB.Net und VC++.Net stehen bereit, sodass die Anwendungsentwicklung schnell beginnen kann.AnwendungsbereicheSteuerung und Überwachung von CAN- und CAN-FD-Netzwerken von einem PC ausIntegration unterschiedlicher Kommunikationsgeräte in industrielle Steuerungs- und Überwachungssysteme
