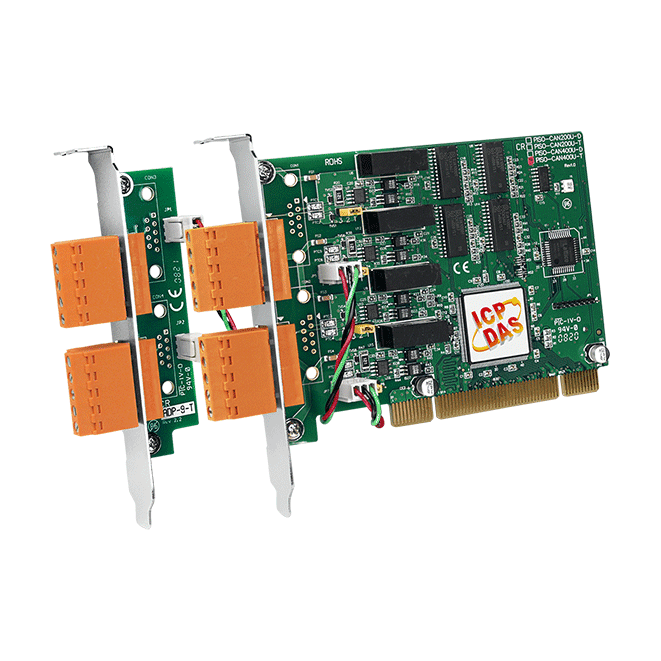

PISO-CAN400U-T 4-Port Isolierte CAN-2.0-Universal-PCI-Karte
Vierport-CAN-2.0A/2.0B-Universal-PCI-Karte mit 2500 Vrms Optokoppler-Isolation und programmierbaren Raten bis 1 Mbps, für PCI-Steckplätze mit 3,3 V und 5 V.
- Vier unabhängige CAN-2.0A/2.0B-Ports, jeweils mit 5-poligem Schraubklemmenstecker
- Integrierte optische Isolation mit 2500 Vrms Optokoppler-Isolation am CAN-Bus
- Programmierbare Übertragungsrate von 10 kbps bis 1 Mbps
- Per Jumper wählbarer 120-Ω-Abschlusswiderstand für jeden Port
- NXP-SJA1000T-Controller mit direkter Speicherabbildung
- Universelle PCI-Karte für 3,3-V- und 5-V-Steckplätze, 33-MHz-32-Bit-PCI-Bus, Plug and Play
558,00 € pro Stück
| 1-9 Stück | 558,00 € | |
|---|---|---|
| 10-30 Stück | 530,00 € | −5 % |
| ab 31 Stück | 502,00 € | −10 % |
Produktinformationen "PISO-CAN400U-T 4-Port Isolierte CAN-2.0-Universal-PCI-Karte"
PISO-CAN400U-T ist eine CAN-Bus-Schnittstellenkarte mit vier Ports für PCs, die mehrere unabhängige CAN-Netzwerke an einem Host betreiben müssen. Jeder Port unterstützt CAN 2.0A und 2.0B und arbeitet mit einer programmierbaren Übertragungsrate von bis zu 1 Mbps. Damit kann eine Karte mehrere Busse mit unterschiedlichen Zeitanforderungen bedienen.
Jeder CAN-Port ist optisch isoliert, mit 2500 Vrms Optokoppler-Isolation auf dem Bus und 3000 VDC DC/DC-Isolation. Das schützt den Host-PC vor Fehlern auf der Feldseite. Ein Jumper wählt den 120-Ω-Abschlusswiderstand für jeden Port einzeln aus. Die Karte wurde geprüft und kann 100 CAN-Knoten gleichzeitig ansteuern.
Die Karte basiert auf dem CAN-Controller NXP SJA1000T mit 16-MHz-Takt und den Transceivern 82C250/251, mit direkter Speicherabbildung auf die Controller. Es handelt sich um eine universelle PCI-Karte, die in PCI-Steckplätzen mit 3,3 V und 5 V funktioniert und Plug-and-Play unterstützt. Treiber für Windows und Linux sind enthalten, ebenso die Unterstützung für LabVIEW, DASYLab und InduSoft sowie SDKs für mehrere Entwicklungsumgebungen.
Anwendungen
- Logistik-Managementsysteme
- Steuerung und Überwachung in verschiedenen Branchen
| Betriebstemperatur: | 0 ~ +60 °C |
|---|---|
| Produkttyp: | CAN-Schnittstellenkarte |
| Protokoll: | CAN 2.0A/2.0B |
| Schnittstelle: | PCI |
| Ports: | 4 |
| Isolation: | 2500 Vrms (Optokoppler) |
Technische Daten
| Software | |
|---|---|
| Treiber | Windows XP/7/8/10 (32-Bit/64-Bit-Betriebssystem), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| PC-Bus | |
| Typ | Universal PCI, 3,3 V und 5 V, 33 MHz, 32 Bit, Plug and Play |
| CAN | |
| Controller | NXP SJA1000T mit 16 MHz Takt |
| Ports | 4 |
| Baudrate | 10 k ~ 1 Mbps |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Jumper für 120 Ω Abschlusswiderstand |
| Leistung | |
| Leistungsaufnahme | 300 mA @ 5 V |
| Mechanisch | |
| Abmessungen (mm) | 126 x 85 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60 °C |
| Lagertemperatur | -20 ~ +70 °C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
