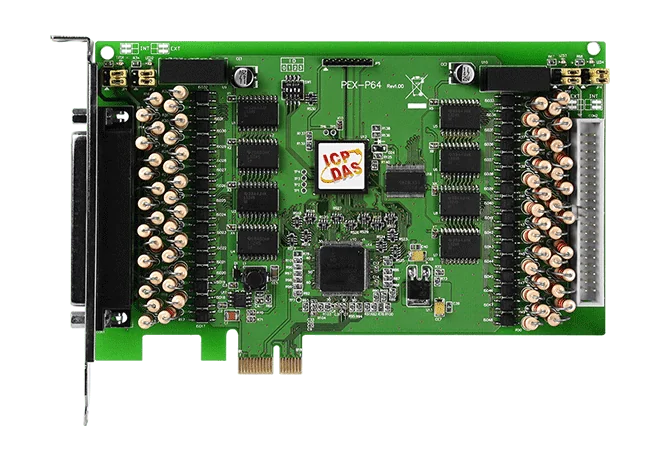

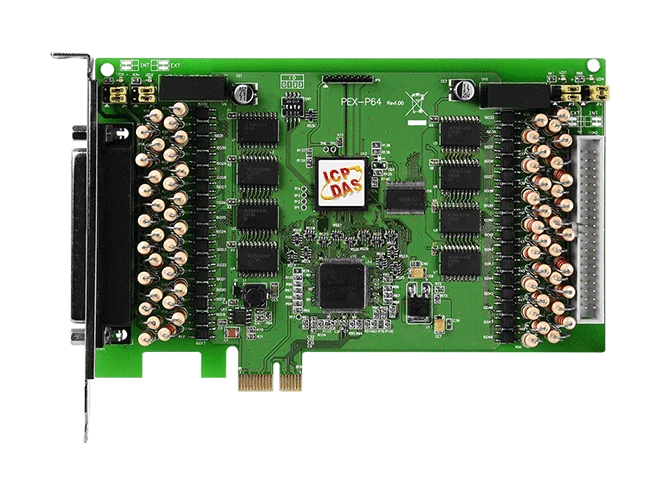

PEX-P64-24V PCI-Express-Isolierte-DI-Karte, 64-Kanal Digitaleingang

PEX-P64 ist eine PCI-Express-x1-Digitaleingangskarte mit 64 optisch isolierten Kanälen. Jeder Kanal akzeptiert potentialfreie oder potentialbehaftete Signale, und die Versorgungsquelle für die Digitaleingänge lässt sich per Jumper entweder auf den onboard isolierten DC/DC-Wandler oder auf eine externe Versorgung einstellen.Bei Verwendung von vier isolierten externen Versorgungen lassen sich die Kanäle in vier isolierte Gruppen aufteilen: Kanäle 0 bis 15 für Gruppe A, 16 bis 31 für Gruppe B, 32 bis 47 für Gruppe C und 48 bis 63 für Gruppe D. Die Optokoppler bieten eine Isolation von 3750 Vrms, wodurch Masseschleifen vermieden und der Hostrechner vor Spannungsspitzen aus den Feldleitungen geschützt wird.Diese CR-Variante wird mit einem Kabel CA-4037B und zwei D-Sub-Steckern CA-4002 geliefert. Ein Card-ID-Schalter ermöglicht es der Software, die Karte zu identifizieren, wenn zwei oder mehr Karten im selben Rechner installiert sind. Die Karte ist als direkter Ersatz für die PISO-P64U konzipiert, ohne Änderungen an Software oder Treiber.AnwendungenFabrikautomationProduktprüfungLaborautomation

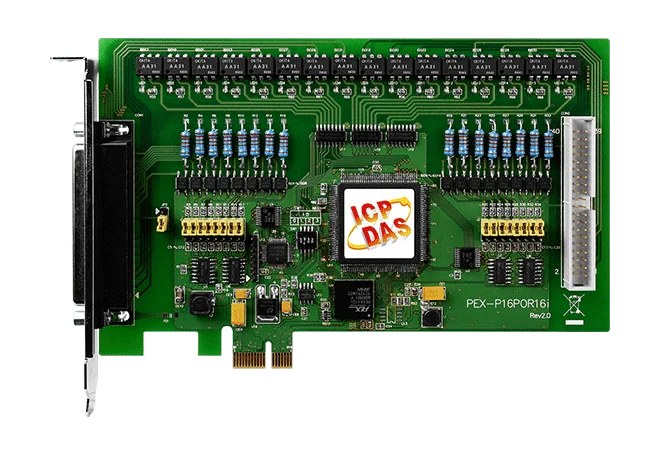

PEX-P16POR16i ist eine digitale I/O-Karte für PCI Express x1, die einem Host-PC 16 isolierte digitale Eingangskanäle und 16 PhotoMOS-Relaisausgangskanäle hinzufügt. Beide Bereiche arbeiten mit optischer Entkopplung, sodass die Feldsignale elektrisch vom Computer getrennt bleiben. Die Eingangskanäle sind für eine Isolationsspannung von 2000 VDC ausgelegt; dadurch können potenzialfreie Eingangssignale Masseschleifen unterbrechen, Spannungsspitzen abfangen und den Host vor schädlichen Spannungen schützen.Die digitalen Eingänge verarbeiten AC- oder DC-Signale von 5 bis 24 V und lassen sich wahlweise mit einem DC-Signalfilter oder einem AC-Eingangsfilter konfigurieren. Die PhotoMOS-Relaisausgänge eignen sich zum Schalten eines Stromkreises mit einem leistungsschwachen Signal oder zum Schalten mehrerer Stromkreise über ein einziges Signal, ohne Kontaktprellen und ohne Funkenbildung. Über einen 4-Bit-Kartenidentifikationsschalter (Card ID) auf der Platine kann die Software mehrere Karten im selben Computer voneinander unterscheiden.Die Softwareunterstützung umfasst Linux, DOS und Windows, mit einer DLL, einem ActiveX-Steuerelement und Beispielprogrammen für verschiedene Umgebungen wie C, C++, Visual Basic, C#.NET und LabVIEW. Im Lieferumfang enthalten sind ein Kabel CA-4037W und zwei D-Sub-Steckverbinder CA-4002.AnwendungenSteuerung des EIN/AUS-Zustands externer GeräteAnsteuerung externer Relais oder kleiner LeistungsschalterAuslösen von Alarmen und KontaktschließungErfassung externer Spannungen oder Schalter

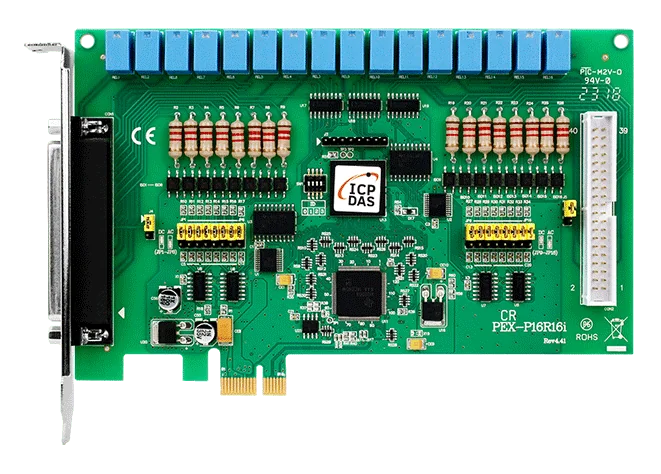

Die PEX-P16R16i CR ist eine digitale PCI-Express-x1-I/O-Karte, die 16 isolierte digitale Eingänge mit 16 Relaisausgängen kombiniert. Jeder Eingang ist per Optokoppler auf 3750 Vrms galvanisch getrennt, sodass Feldsignale potentialfrei sein können und Masseschleifen vermieden werden. Die Relais eignen sich zum Ein- und Ausschalten externer Geräte, zur Ansteuerung externer Relais oder kleiner Leistungsschalter sowie zur Auslösung von Alarmen.Die Karte ist als einfacher Ersatz für die PISO-P16R16U konzipiert; Änderungen an Software oder Treiber sind nicht erforderlich. Die digitalen Eingänge akzeptieren AC- oder DC-Signale von 5 bis 24 V und können sowohl in Sink- als auch in Source-Beschaltung betrieben werden. Ein wählbarer DC-Signaleingangsfilter sowie ein AC-Signaleingang mit Filter stehen zur Verfügung, und eine über einen SMD-Schalter einstellbare 4-Bit-Karten-ID erleichtert die Identifikation der Karten in Mehrkartensystemen.Die Relaisbank bietet acht Wechsler- und acht Schließerkontakte mit einer Nennlast von AC 120 V bei 0,5 A bzw. DC 24 V bei 1 A. Im Lieferumfang enthalten sind ein Kabel CA-4037W und zwei D-Sub-Steckverbinder CA-4002. Die Karte arbeitet im Temperaturbereich von 0 bis +60 °C.AnwendungenSchalten des Ein-/Aus-Zustands externer GeräteAnsteuerung externer Relais oder kleiner LeistungsschalterAuslösung von AlarmenErsatz von PISO-P16R16U-Karten in bestehenden PCI-basierten Systemen

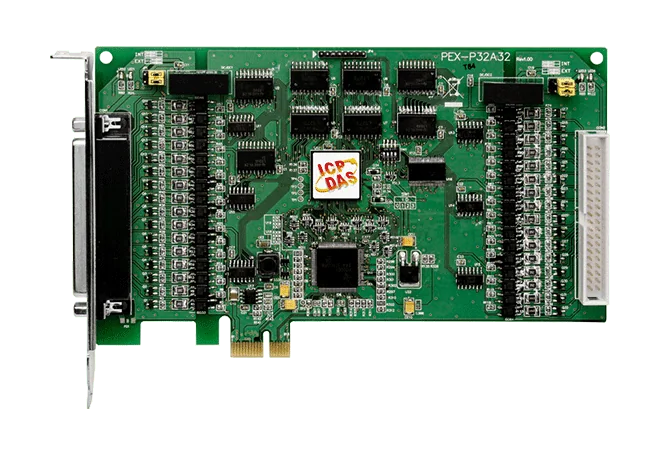

Die PEX-P32A32 ist eine PCI-Express-Digital-I/O-Karte für PC-basierte Steuerung und Datenerfassung. Sie bietet 32 optisch isolierte digitale Eingänge und 32 optisch isolierte digitale Ausgänge, die in vier isolierte Gruppen unterteilt sind. Dies hilft, Masseschleifen zu vermeiden, und schützt den Host-Computer vor Spannungsspitzen.Jeder Eingangskanal ist ein Optokoppler-Eingang, der wahlweise über die interne isolierte Versorgung der Karte oder über eine externe Versorgung betrieben werden kann; die Auswahl erfolgt per Jumper. Die Ausgänge sind PNP-stromliefernde Kanäle mit integrierter Löschdiode für induktive Lasten und benötigen eine externe Spannungsquelle. Ein onboard vorhandener 4-Bit-Kartenidentifikationsschalter (Card ID) ermöglicht es der Software, die Karte zu identifizieren, wenn zwei oder mehr Karten im selben Computer installiert sind.Die Karte ist ein direkter Ersatz für die Serie PISO-P32A32U, sodass vorhandene Software und Treiber weiterverwendet werden können. Der Bestellumfang umfasst ein Kabel CA-4037B und zwei D-Sub-Steckverbinder CA-4002.AnwendungenFabrikautomationProduktprüfungLaborautomation
