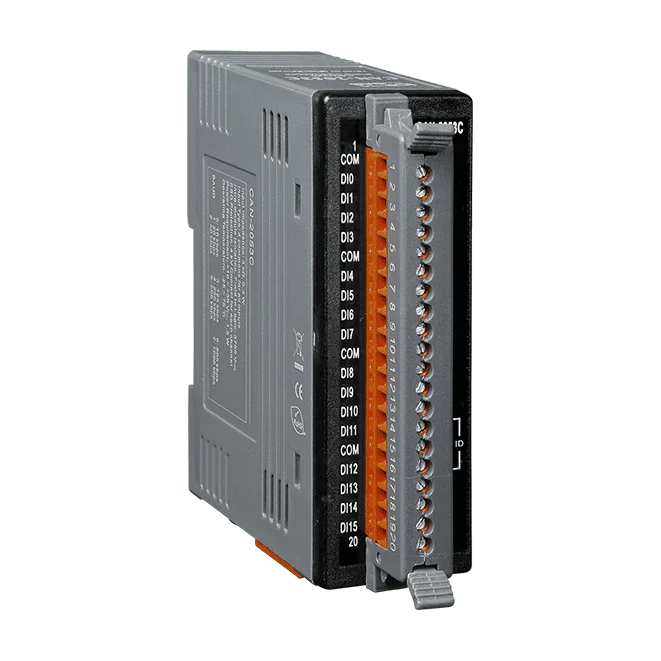

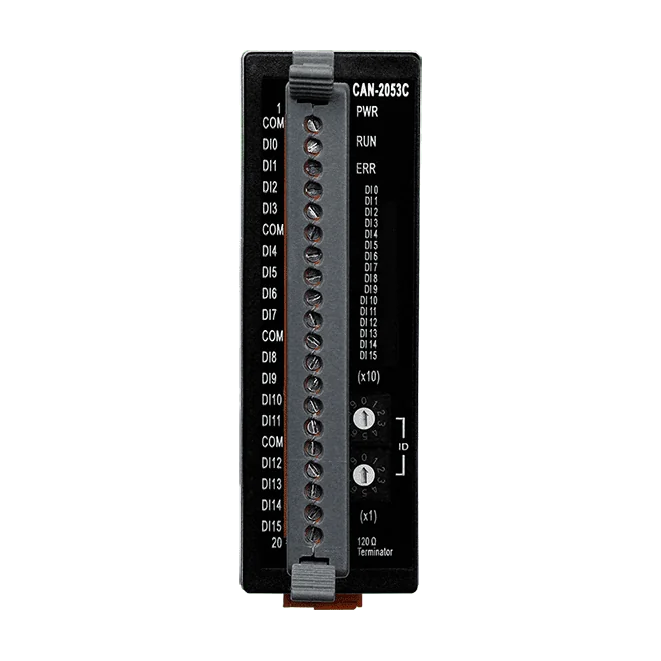

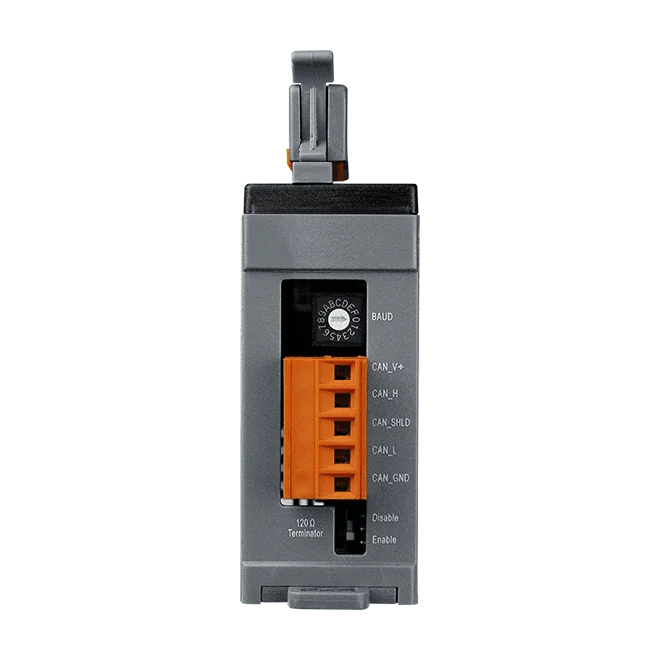

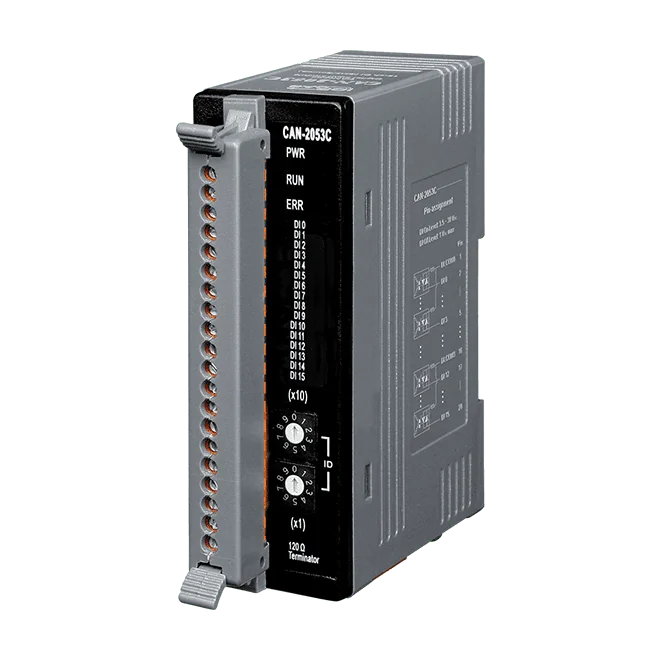

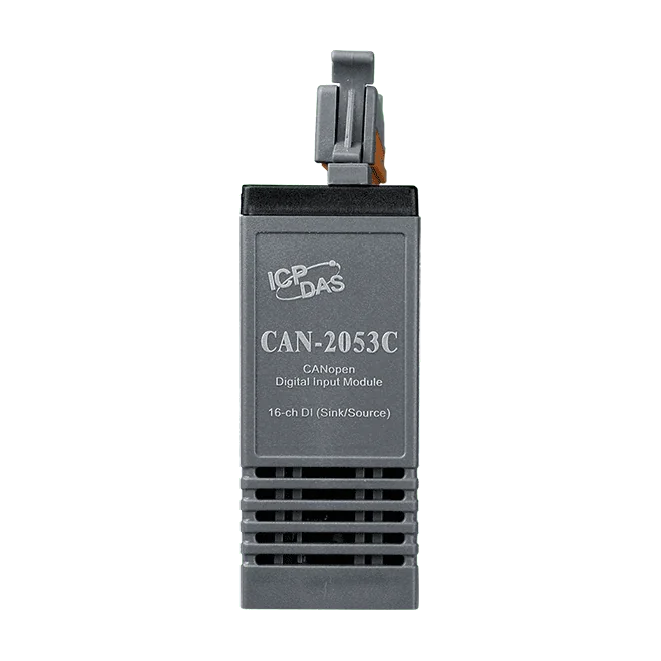

CAN-2053C CANopen-Slave-I/O-Modul, 16-Kanal isolierter digitaler Nasseingang
CANopen-Slave-Modul mit 16 isolierten Sink/Source-Nasseingängen, unterstützt CiA 301 v4.02 und CiA 401 v2.1, mit Standard-EDS-Datei für gängige CANopen-Master.
- 16-Kanal-Modul mit isolierten digitalen Nasseingängen und Sink/Source-Betrieb für PNP-, NPN-, TTL- und Relaiskontaktsignale
- Entspricht CiA 301 v4.02 und CiA 401 v2.1 und hat das CiA CANopen Conformance Test Tool bestanden
- Standard-EDS-Datei für die unkomplizierte Integration in gängige CANopen-Master
- Dynamische PDO-Unterstützung, Eingangspolarität einstellbar und im Modul gespeichert
- Funktion I/O-Paarverbindung zur Verknüpfung von Eingängen zwischen Modulen
- Integrierter 120-Ω-Abschlusswiderstand; Knoten-ID 1 ~ 99; Baudrate 10 k ~ 1 M
215,00 € pro Stück
| 1-9 Stück | 215,00 € | |
|---|---|---|
| 10-30 Stück | 204,00 € | −5 % |
| ab 31 Stück | 193,00 € | −10 % |
Produktinformationen "CAN-2053C CANopen-Slave-I/O-Modul, 16-Kanal isolierter digitaler Nasseingang"
Das CAN-2053C CR ist ein CANopen-Slave-Modul, das 16 isolierte digitale Nasseingänge in ein CANopen-Netzwerk einbindet. Jeder Kanal akzeptiert Sink- oder Source-Beschaltung, sodass dasselbe Modul PNP-, NPN-, TTL- und Relaiskontaktsignale ohne Hardwareänderung auslesen kann. Es eignet sich besonders, wenn Schalter- und Alarmzustände über CANopen erfasst werden sollen und Feld und Bus galvanisch getrennt sein müssen.
Das Modul implementiert CiA 301 v4.02 und CiA 401 v2.1 und hat die Prüfung mit dem CiA CANopen Conformance Test Tool bestanden. Eine Standard-EDS-Datei wird mitgeliefert, sodass die Konfiguration über einen gängigen CANopen-Master erfolgen kann. Dynamische PDO-Unterstützung, eine konfigurierbare und speicherbare Eingangspolarität sowie ein integrierter 120-Ω-Abschlusswiderstand vereinfachen Inbetriebnahme und Netzwerkaufbau. Knoten-IDs von 1 bis 99 und Baudraten von 10 k bis 1 M werden unterstützt.
Das Eingangsverhalten ist durch eine EIN-Spannung von +3,5 ~ +30 VDC und einen AUS-Pegel von maximal +1 VDC definiert, mit 4 kV ESD-Kontaktschutz an jedem Kanal. Die Funktion I/O-Paarverbindung ermöglicht die Verknüpfung von Eingängen zwischen Modulen. Das Gerät wird auf DIN-Schiene montiert und arbeitet im Temperaturbereich von -25 ~ +75 °C.
Anwendungen
- Alarmdetektion
- Schaltererkennung
- I/O-Paarverbindung
| Betriebstemperatur: | -25 ~ +75 °C |
|---|---|
| Digitaleingänge: | 16 |
| Montage: | DIN-Schiene |
| Produkttyp: | Digitaleingangsmodul |
| Protokoll: | CANopen |
| Schnittstelle: | CAN |
| Isolation: | 3000 VDC / 2500 Vrms |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Hardware-Watchdog |
| LED-Anzeigen | |
| Status | 3 LEDs für PWR, RUN und ERR |
| Digitaleingang | |
| Kanäle | 16 (Senke/Quelle) |
| Typ | Nass |
| Spannungspegel EIN | +3,5 ~ +30 VDC |
| Spannungspegel AUS | +1 VDC max. |
| Eingangsimpedanz | 3 kΩ, 0.3 W |
| CANopen | |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Integriert 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Knoten-ID | 1 ~ 99 |
| Anzahl der PDOs | 10 RxPDO, 10 TxPDO |
| PDO-Modus | Ereignisgesteuert, ferngesteuert angefordert, zyklisches und azyklisches SYNC |
| Fehlerkontrolle | Node-Guarding-Protokoll / Heartbeat-Producer |
| NMT | Slave |
| EMCY-Nachricht | Ja |
| Leistung | |
| Leistungsaufnahme | 1.5 W |
| Mechanisch | |
| Abmessungen (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Zubehör
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.de/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C DB9-Buchse auf 3-adriges CAN-Port-Kabel [Pin2, Pin3 und Pin7], 1 m")
DB9-Buchse auf 3-adriges CAN-Port-Kabel [Pin2, Pin3 und Pin7], 1 m.
CD-002 ist ein geteilter Ferritkern zur Unterdrückung elektromagnetischer und hochfrequenter Störungen an Rundkabeln. Sein klappbares Kunststoffgehäuse schließt sich um das Kabel und hält den Ferritkern sicher in Position, sodass er ohne erneutes Abisolieren und Konfektionieren des Kabels montiert werden kann.Der Kern ist auf niederfrequente Störungen ausgelegt, wie sie von Motorsteuergeräten, Umrichtern und Motoren erzeugt werden. Er kann an bereits installierten Geräten nachgerüstet oder bei Nacharbeiten an den Daten- und Versorgungsleitungen elektronischer Geräte ergänzt werden, was sich für Umgebungen eignet, in denen EMI oder RFI die Signalintegrität beeinträchtigt.Jede Packung enthält 10 Kerne in Weiß und ist für eine Betriebstemperatur von -40 °C bis 75 °C ausgelegt. Der maximale Kabeldurchmesser beträgt Ø13 mm.AnwendungenUnterdrückung niederfrequenter Störungen von MotorsteuergerätenReduzierung von Störungen durch Umrichter und MotorenReduzierung von EMI und RFI an Datenleitungen elektronischer GeräteReduzierung von EMI und RFI an Versorgungsleitungen elektronischer GeräteNachrüstung bestehender Installationen
CNT-CAN CR ist ein CAN-Bus-Steckverbinder, mit dem sich ein CAN-Bus-Knoten schnell an die Busleitung anschließen lässt. Die Quick-Connect-Technik macht das Abisolieren der Busleiter überflüssig, was die Installation vereinfacht.Der Steckverbinder besitzt ein Kunststoffgehäuse mit integriertem Abschlusswiderstand, der über einen eingebauten Schalter gewählt werden kann. Er bietet zwei Kabeleinführungen und eine 9-polige D-Sub-Buchse mit 90°-Kabelabgang und ist optional mit einer Programmierschnittstelle erhältlich.Er eignet sich für Ingenieure, die ein CAN-Gerät mit minimalem Verdrahtungsaufwand und einer klaren Auswahl der Busterminierung an eine bestehende CAN-Busleitung anbinden müssen.AnwendungenAnschluss eines CAN-Bus-Knotens an eine CAN-BusleitungErweiterung eines bestehenden CAN-Bus-Netzwerks um CAN-Geräte
5-poliger M12-Montagestecker mit A-Kodierung (Buchse).
Ähnliche Produkte
Das CAN-2053D CR ist ein DeviceNet-Slave-I/O-Modul, das 16 isolierte Digitaleingänge im Wet-Typ in ein DeviceNet-Netzwerk einbindet. Jeder Eingang akzeptiert Sink- oder Source-Signale und kann somit PNP-, NPN-, TTL- und Relaiskontaktausgänge von Feldgeräten überwachen, ohne dass das Modul geändert werden muss.Das Modul arbeitet als Group 2 Only Server, der nicht UCMM-fähig ist, und unterstützt den vordefinierten Master/Slave-Verbindungssatz. Es stellt jeweils eine Verbindung für Explicit Messaging, Polled I/O und Bit-Strobe I/O bereit. Zur Konfiguration über eine DeviceNet-Master-Schnittstelle wird eine EDS-Datei mitgeliefert.Wählen Sie dieses Modell, wenn Sie einen kompakten, auf DIN-Schiene montierten Eingangsknoten zur Schalterüberwachung oder Alarmerfassung auf einem DeviceNet-Bus benötigen. Jeder Kanal verfügt über einen Kontakt-ESD-Schutz von 4 kV, und das Modul arbeitet mit +10 VDC bis +30 VDC im Betriebsbereich von -25 bis +75 ℃.AnwendungenAlarmdetektorSchalterüberwachung

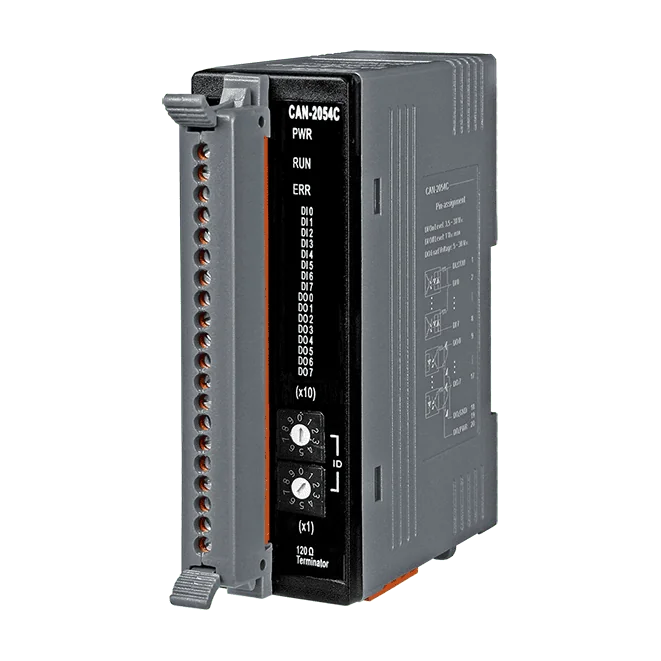

CAN-2054C CR ist ein CANopen-Slave-I/O-Modul, das acht isolierte digitale Eingänge und acht isolierte digitale Ausgänge vom Typ Sink auf ein CAN-Bus-Netzwerk bringt. Es arbeitet als NMT-Slave und entspricht CiA DS-301 v4.02 und DSP-401 v2.1, sodass es über einen Standard-CANopen-Master ausgelesen und konfiguriert werden kann.Die Eingänge sind Wet-Type-Eingänge und akzeptieren Sink- oder Source-Signale, mit einem EIN-Pegel von +3,5 bis +30 VDC. Jeder Ausgang ist ein Open-Collector-Kanal mit 700 mA pro Kanal, geeignet zum Schalten von Lasten von +5 bis +30 VDC. Jeder Kanal verfügt über einen Kontakt-ESD-Schutz von 4 kV, und das Modul enthält eine Standard-EDS-Datei sowie einen integrierten 120-Ω-Abschlusswiderstand.Pair-Connect- und PDO-Mapping-Unterstützung vereinfachen die Netzwerkkonfiguration, und ein Hardware-Watchdog hilft dem Modul, sich nach Fehlern zu erholen. Das Gerät wird auf einer DIN-Hutschiene montiert und ist für einen Betriebsbereich von -25 bis +75 °C spezifiziert.AnwendungenMaschinensteuerungFabrikautomationSteuerung von VerpackungsmaschinenFernerfassung von DatenUmweltüberwachung
