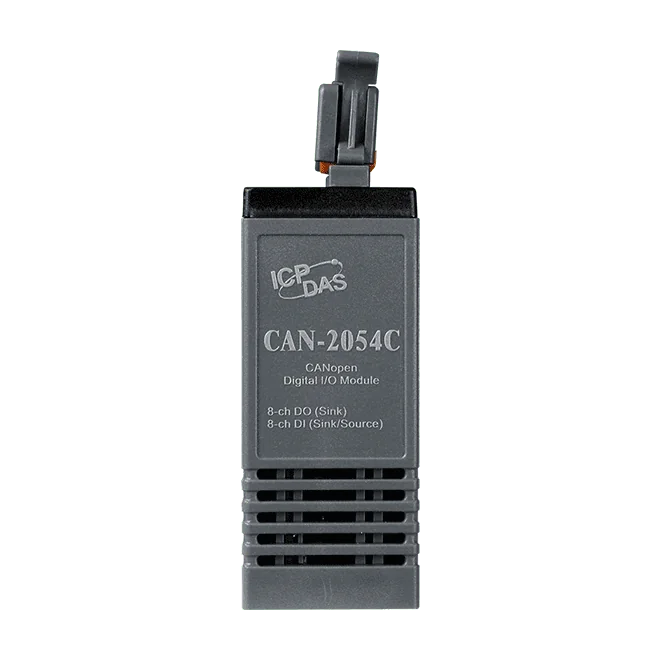

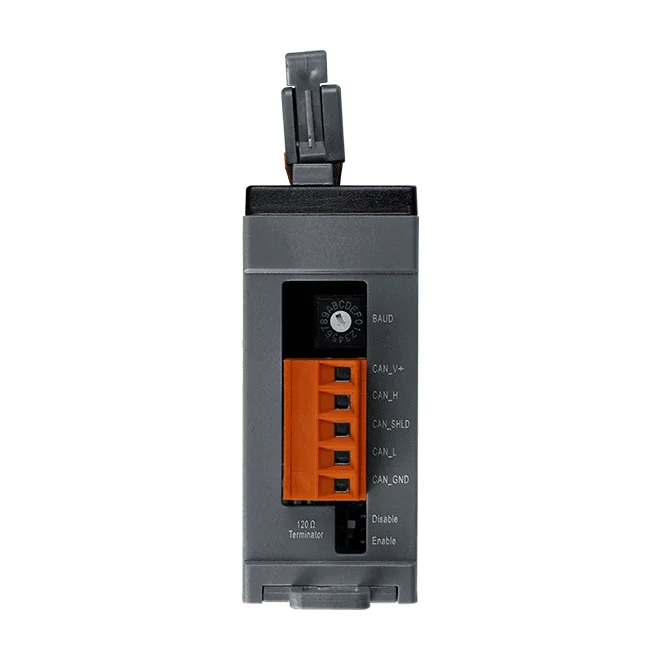

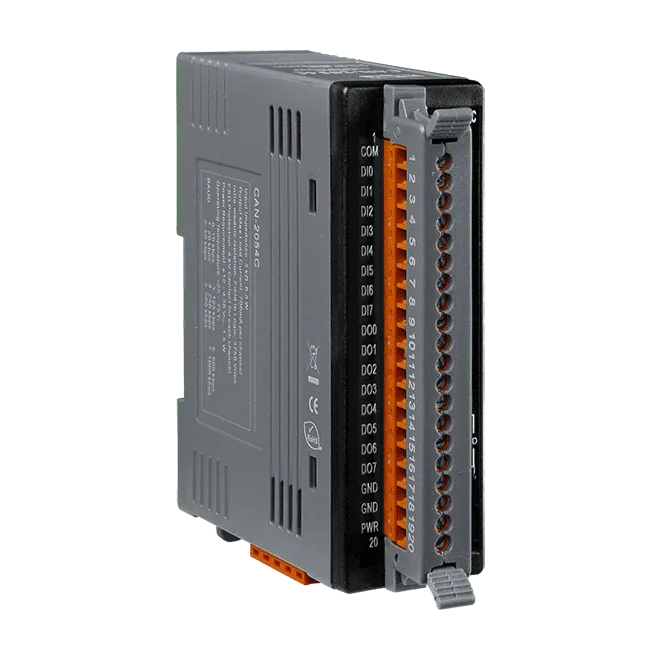

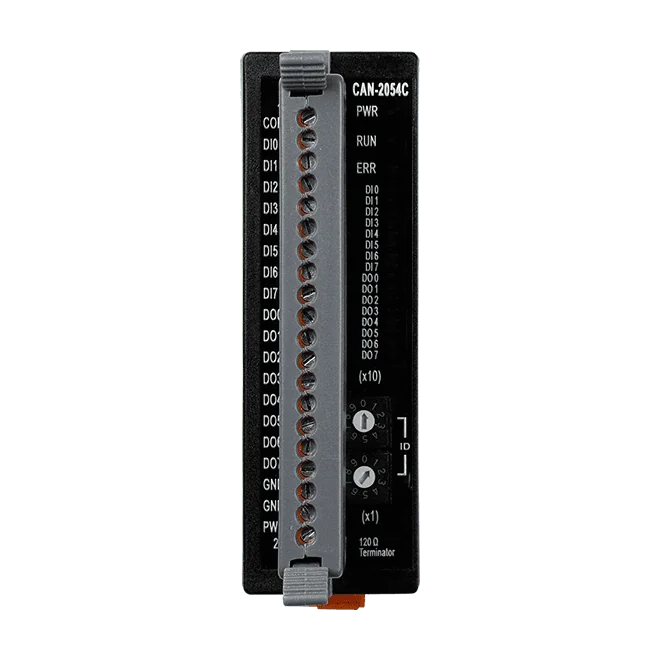

CAN-2054C CANopen-Slave-I/O-Modul, 8-Kanal isolierte DI und 8-Kanal isolierte DO

Das CAN-2054D ist ein DeviceNet-Slave-Modul, das einem DeviceNet-Master über einen einzigen Knoten Zugriff auf acht digitale Eingänge und acht digitale Ausgänge gibt. Der Status der Ein- und Ausgänge kann ausgelesen und die Konfiguration des Moduls über die mitgelieferte EDS-Datei eingestellt werden, sodass es ohne eigene Programmierung in ein DeviceNet-Netzwerk eingebunden werden kann.Jeder Eingangskanal ist isoliert und akzeptiert Sink- oder Source-Signale von einem Wet-Contact mit einem EIN-Pegel von +3,5 ~ +30 VDC. Jeder Ausgangskanal ist ein isolierter Open-Collector-Treiber vom Typ Sink mit 700 mA pro Kanal, einer Lastspannung von +5 ~ +30 VDC und 3750 Vrms Isolation innerhalb des Moduls. Das Modul eignet sich für die Anbindung von PNP-, NPN-, TTL- und Relaiskontaktsignalen.Das Modul arbeitet als reiner Group-2-Server (nicht UCMM-fähig) und unterstützt das vordefinierte Master/Slave-Verbindungsset mit jeweils einer Verbindung für explizite Nachrichten, Polled-I/O und Bit-Strobe-I/O. Heartbeat- und Shutdown-Nachrichten werden unterstützt. Das Modul wird auf einer DIN-Schiene montiert und ist für einen Betriebstemperaturbereich von -25 ~ +75 ℃ spezifiziert.AnwendungenMaschinensteuerungFabrikautomationSteuerung von VerpackungsmaschinenRemote-DatenerfassungUmweltüberwachung

Das CAN-2053C CR ist ein CANopen-Slave-Modul, das 16 isolierte digitale Nasseingänge in ein CANopen-Netzwerk einbindet. Jeder Kanal akzeptiert Sink- oder Source-Beschaltung, sodass dasselbe Modul PNP-, NPN-, TTL- und Relaiskontaktsignale ohne Hardwareänderung auslesen kann. Es eignet sich besonders, wenn Schalter- und Alarmzustände über CANopen erfasst werden sollen und Feld und Bus galvanisch getrennt sein müssen.Das Modul implementiert CiA 301 v4.02 und CiA 401 v2.1 und hat die Prüfung mit dem CiA CANopen Conformance Test Tool bestanden. Eine Standard-EDS-Datei wird mitgeliefert, sodass die Konfiguration über einen gängigen CANopen-Master erfolgen kann. Dynamische PDO-Unterstützung, eine konfigurierbare und speicherbare Eingangspolarität sowie ein integrierter 120-Ω-Abschlusswiderstand vereinfachen Inbetriebnahme und Netzwerkaufbau. Knoten-IDs von 1 bis 99 und Baudraten von 10 k bis 1 M werden unterstützt.Das Eingangsverhalten ist durch eine EIN-Spannung von +3,5 ~ +30 VDC und einen AUS-Pegel von maximal +1 VDC definiert, mit 4 kV ESD-Kontaktschutz an jedem Kanal. Die Funktion I/O-Paarverbindung ermöglicht die Verknüpfung von Eingängen zwischen Modulen. Das Gerät wird auf DIN-Schiene montiert und arbeitet im Temperaturbereich von -25 ~ +75 °C.AnwendungenAlarmdetektionSchaltererkennungI/O-Paarverbindung

Das CAN-2053D CR ist ein DeviceNet-Slave-I/O-Modul, das 16 isolierte Digitaleingänge im Wet-Typ in ein DeviceNet-Netzwerk einbindet. Jeder Eingang akzeptiert Sink- oder Source-Signale und kann somit PNP-, NPN-, TTL- und Relaiskontaktausgänge von Feldgeräten überwachen, ohne dass das Modul geändert werden muss.Das Modul arbeitet als Group 2 Only Server, der nicht UCMM-fähig ist, und unterstützt den vordefinierten Master/Slave-Verbindungssatz. Es stellt jeweils eine Verbindung für Explicit Messaging, Polled I/O und Bit-Strobe I/O bereit. Zur Konfiguration über eine DeviceNet-Master-Schnittstelle wird eine EDS-Datei mitgeliefert.Wählen Sie dieses Modell, wenn Sie einen kompakten, auf DIN-Schiene montierten Eingangsknoten zur Schalterüberwachung oder Alarmerfassung auf einem DeviceNet-Bus benötigen. Jeder Kanal verfügt über einen Kontakt-ESD-Schutz von 4 kV, und das Modul arbeitet mit +10 VDC bis +30 VDC im Betriebsbereich von -25 bis +75 ℃.AnwendungenAlarmdetektorSchalterüberwachung

CAN-2055C ist ein CANopen-Slave-I/O-Modul für Ingenieure, die digitale Ein- und Ausgänge in ein CAN-Bus-Netzwerk einbinden müssen. Es entspricht CiA 301 v4.02 und CiA 401 v2.1, sodass der Status der digitalen I/Os über standardisierte CANopen-Objekte gelesen und konfiguriert werden kann. Mit der mitgelieferten Standard-EDS-Datei arbeitet es mit jedem gängigen CANopen-Master zusammen.Das Modul bietet 8 isolierte digitale Eingänge im Sink-/Source-Betrieb mit Nasskontakt-Typ sowie 8 isolierte digitale PNP-Source-Ausgänge mit 700mA pro Kanal bei einer Lastspannung von +10 ~ +30 VDC. Jeder Kanal verfügt über einen 4KV-ESD-Kontaktschutz, wodurch das Modul auch unter rauen Feldverdrahtungsbedingungen zuverlässig arbeitet.Die Kommunikation wird über 10 RxPDOs und 10 TxPDOs mit PDO-Mapping konfiguriert und unterstützt ereignisgesteuerte, remote angeforderte, zyklische und azyklische SYNC-Modi. Die Fehlerüberwachung erfolgt über Node Guarding oder den Heartbeat-Producer, und das Modul verfügt über einen integrierten 120Ω-Abschlusswiderstand. Das Gerät ist RoHS-konform und wird auf einer DIN-Schiene montiert.AnwendungenSteuerung von IndustriemaschinenFabrikautomationSteuerung von VerpackungsmaschinenFernerfassung von DatenUmweltüberwachung
