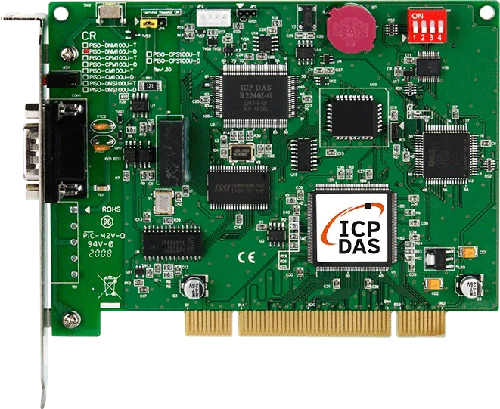

PISO-DNM100U-D 1-Port DeviceNet-Master Universal PCI-Karte
1-Port intelligenter DeviceNet-Master für universelle PCI-Steckplätze, mit 125, 250 und 500 kbps, bis zu 64 Knoten pro Port und Windows-Treibern.
- DeviceNet-Master mit einem Port auf einer universellen PCI-Karte, unterstützt 5-V- und 3,3-V-PCI-Steckplätze
- Programmierbare Master-MAC-ID und Übertragungsraten von 125, 250 und 500 kbps
- Bis zu 64 Knoten pro Port und eine maximale Anzahl von 64 E/A-Fragmenten
- E/A-Betriebsarten: Poll, Bit-Strobe und Change Of State/Cyclic
- Auto-Scan der Slave-Geräte, automatische Kommunikation beim Hochfahren und automatischer Wiederaufbau nach einer unterbrochenen Verbindung
- Hinzufügen und Entfernen von Geräten im laufenden Betrieb ohne Netzwerkstopp
537,00 € pro Stück
| 1-9 Stück | 537,00 € | |
|---|---|---|
| 10-30 Stück | 510,00 € | −5 % |
| ab 31 Stück | 484,00 € | −10 % |
Produktinformationen "PISO-DNM100U-D 1-Port DeviceNet-Master Universal PCI-Karte"
PISO-DNM100U-D ist eine DeviceNet-Masterkarte mit einem Port für PCI-basierte Windows-Systeme. Sie übernimmt die Masterfunktion in einem DeviceNet-Netzwerk und kommuniziert mit Slave-Geräten über die Funktionen Group 2 Only Server und UCMM, sodass der Host-PC den Netzwerkteil übernimmt und E/A-Daten mit Feldgeräten austauschen kann.
Die Karte basiert auf einem CAN-Controller NXP SJA1000T mit 16 MHz Taktfrequenz, enthält einen Mikroprozessor und einen Transceiver nach ISO-11898-2. Die universelle PCI-Schnittstelle unterstützt sowohl 5-V- als auch 3,3-V-Steckplätze, die Board-Nummer wird über einen DIP-Schalter eingestellt. Der Port ist galvanisch getrennt mit einer Optokoppler-Isolation von 2500 Vrms, ein Jumper stellt einen 120-Ω-Abschlusswiderstand bereit.
Für Ingenieure sind die Funktionen Auto-Scan, Auto-Reconnect und das Hinzufügen und Entfernen von Geräten im laufenden Betrieb nützlich, wenn Slave-Geräte in einem laufenden Netzwerk ergänzt oder ersetzt werden. Treiber werden für Windows XP, 7, 8 und 10 in 32-Bit- und 64-Bit-Versionen bereitgestellt, mit SDK-Unterstützung für VB 6.0, VC++ 6.0, BCB 6.0 und Visual Studio .NET.
Anwendungen
- Produktion und Prüfung von LCD-Panels
- Kommunikation mit PowerFlex400-Antrieben
- Ventilsteuerung mit SMC-, IFC-125- und MKS-FRCA-Ventilen
- Abstandsmessung mit SICK-Sensoren
| Betriebstemperatur: | 0 ~ +60 °C |
|---|---|
| Montage: | PCI-Steckplatz |
| Produkttyp: | PCI-Platine |
| Protokoll: | DeviceNet |
| Schnittstelle: | PCI |
| Ports: | 1 |
| Isolation: | 2500 Vrms |
Technische Daten
| Software | |
|---|---|
| Treiber | Windows XP/7/8/10 (32-Bit/64-Bit-Betriebssystem) |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Visual Studio .NET |
| LED-Anzeigen | |
| Status | Grüne LED, rote LED |
| PC-Bus | |
| Typ | Universal PCI unterstützt sowohl 5 V als auch 3,3 V PCI-Bus |
| Board-Nr. | Über DIP-Schalter |
| DeviceNet | |
| Controller | NXP SJA1000T mit 16 MHz Takt Integrierter Mikroprozessor 80186 mit 80 MHz |
| Ports | 1 |
| Baudrate | 125 k, 250 k, 500 k |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Jumper für 120 Ω Abschlusswiderstand |
| Protokoll | DeviceNet Volume I Ver. 2.0, Volume II Ver. 2.0 |
| CAN-Spezifikation | ISO-11898-2, CAN 2.0A und CAN 2.0B |
| Leistung | |
| Leistungsaufnahme | 300 mA @ 5 V |
| Mechanisch | |
| Abmessungen (mm) | 138 x 22 x 105 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60 ℃ |
| Lagertemperatur | -20 ~ +70 ℃ |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Anmelden
Zubehör
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.de/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C DB9-Buchse auf 3-adriges CAN-Port-Kabel [Pin2, Pin3 und Pin7], 1 m")
DB9-Buchse auf 3-adriges CAN-Port-Kabel [Pin2, Pin3 und Pin7], 1 m.
CD-002 ist ein geteilter Ferritkern zur Unterdrückung elektromagnetischer und hochfrequenter Störungen an Rundkabeln. Sein klappbares Kunststoffgehäuse schließt sich um das Kabel und hält den Ferritkern sicher in Position, sodass er ohne erneutes Abisolieren und Konfektionieren des Kabels montiert werden kann.Der Kern ist auf niederfrequente Störungen ausgelegt, wie sie von Motorsteuergeräten, Umrichtern und Motoren erzeugt werden. Er kann an bereits installierten Geräten nachgerüstet oder bei Nacharbeiten an den Daten- und Versorgungsleitungen elektronischer Geräte ergänzt werden, was sich für Umgebungen eignet, in denen EMI oder RFI die Signalintegrität beeinträchtigt.Jede Packung enthält 10 Kerne in Weiß und ist für eine Betriebstemperatur von -40 °C bis 75 °C ausgelegt. Der maximale Kabeldurchmesser beträgt Ø13 mm.AnwendungenUnterdrückung niederfrequenter Störungen von MotorsteuergerätenReduzierung von Störungen durch Umrichter und MotorenReduzierung von EMI und RFI an Datenleitungen elektronischer GeräteReduzierung von EMI und RFI an Versorgungsleitungen elektronischer GeräteNachrüstung bestehender Installationen
CNT-CAN CR ist ein CAN-Bus-Steckverbinder, mit dem sich ein CAN-Bus-Knoten schnell an die Busleitung anschließen lässt. Die Quick-Connect-Technik macht das Abisolieren der Busleiter überflüssig, was die Installation vereinfacht.Der Steckverbinder besitzt ein Kunststoffgehäuse mit integriertem Abschlusswiderstand, der über einen eingebauten Schalter gewählt werden kann. Er bietet zwei Kabeleinführungen und eine 9-polige D-Sub-Buchse mit 90°-Kabelabgang und ist optional mit einer Programmierschnittstelle erhältlich.Er eignet sich für Ingenieure, die ein CAN-Gerät mit minimalem Verdrahtungsaufwand und einer klaren Auswahl der Busterminierung an eine bestehende CAN-Busleitung anbinden müssen.AnwendungenAnschluss eines CAN-Bus-Knotens an eine CAN-BusleitungErweiterung eines bestehenden CAN-Bus-Netzwerks um CAN-Geräte
5-poliger M12-Montagestecker mit A-Kodierung (Buchse).
Ähnliche Produkte

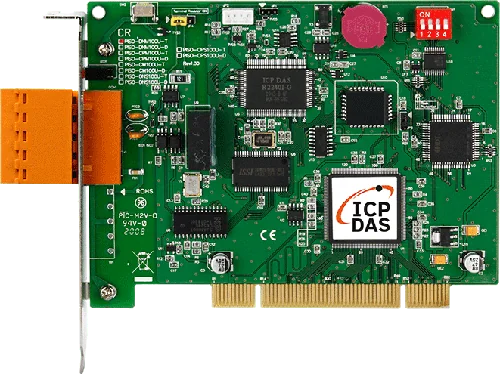

Die PISO-DNM100U-T (Bestellcode PISO-DNM100U-T CR) macht einen Windows-basierten PC zum DeviceNet-Master im Netzwerk. Sie verfügt über einen eigenen, unabhängigen CAN-Bus-Port mit einer vordefinierten Master-Slave-Verbindungsgruppe und unterstützt die Funktionen Group 2 Only Server und UCMM für die Kommunikation mit Slave-Geräten.Die Karte basiert auf einem CAN-Controller NXP SJA1000T und einem Transceiver 82C250, die Buszugriffssteuerung, Fehlererkennung mit automatischer Korrektur und Neuübertragung bereitstellen. Die universelle PCI-Schnittstelle akzeptiert sowohl 5-V- als auch 3,3-V-PCI-Steckplätze, die Kartennummer wird über DIP-Schalter eingestellt.Geeignet für industrielle Automatisierung, Gebäudeautomation, Fahrzeug-, Schiffs- und eingebettete SteuerungsnetzwerkeTreiberunterstützung für Windows XP, 7, 8 und 10 (32-Bit und 64-Bit), mit SDK-Unterstützung für VB 6.0, VC++ 6.0, BCB 6.0 und Visual Studio .NETAnwendungenProduktion und Prüfung von LCD-PanelsKommunikation mit PowerFlex400-AntriebenVentilsteuerung mit SMC-, IFC-125- und MKS-FRCA-VentilenIntegration von SICK-AbstandssensorenIndustrielle Automatisierung, Gebäudeautomation, Fahrzeug-, Schiffs- und eingebettete Steuerungsnetzwerke

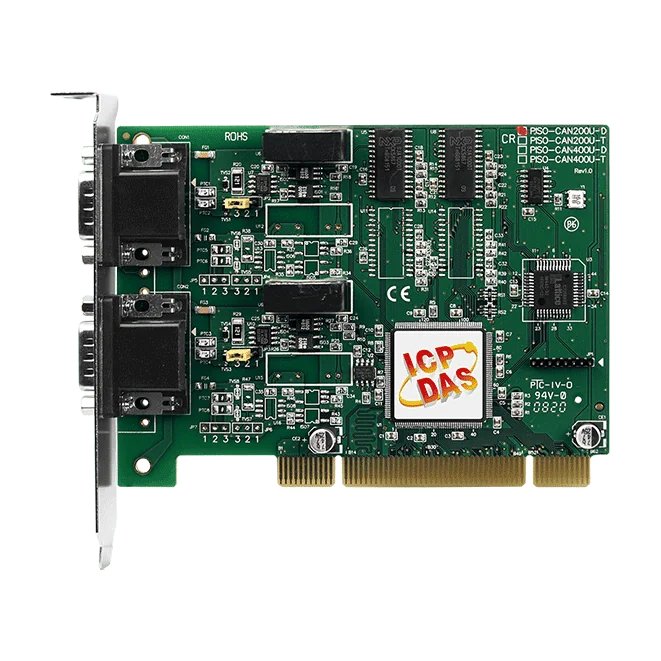

PISO-CAN200U-D ist eine CAN-Bus-Schnittstellenkarte mit zwei Ports für PCs, die Ingenieuren zwei unabhängige CAN-2.0A/2.0B-Kanäle bietet, jeweils mit optischer Trennung. Sie eignet sich für PC-basierte Überwachungs- und Steuerungssysteme, die über CAN mit Sensoren, Aktoren und intelligenten Feldgeräten kommunizieren müssen.Jeder Port basiert auf einem CAN-Controller NXP SJA1000T mit 16 MHz Taktfrequenz und den Transceivern 82C250/251, die Busarbitrierung, Fehlererkennung mit automatischer Korrektur und Wiederholung übernehmen. Die Karte bietet direkte Speicherzuordnung zu den CAN-Controllern und einen per Jumper wählbaren 120-Ω-Abschlusswiderstand je Port. Die Baudraten sind von 10 kbit/s bis 1 Mbit/s programmierbar.Der universelle PCI-Formfaktor unterstützt sowohl 5-V- als auch 3,3-V-Steckplätze (33 MHz, 32 Bit, Plug and Play). Die Treiberunterstützung umfasst Windows und Linux, das SDK enthält Optionen für VB, VC++, BCB, Delphi und .NET, und die Kompatibilität mit LabVIEW, DASYLab und InduSoft ist angegeben.AnwendungenSteuerung und Überwachung in einer Vielzahl industrieller AnwendungenBatteriewechselstationen für Elektro-Motorräder

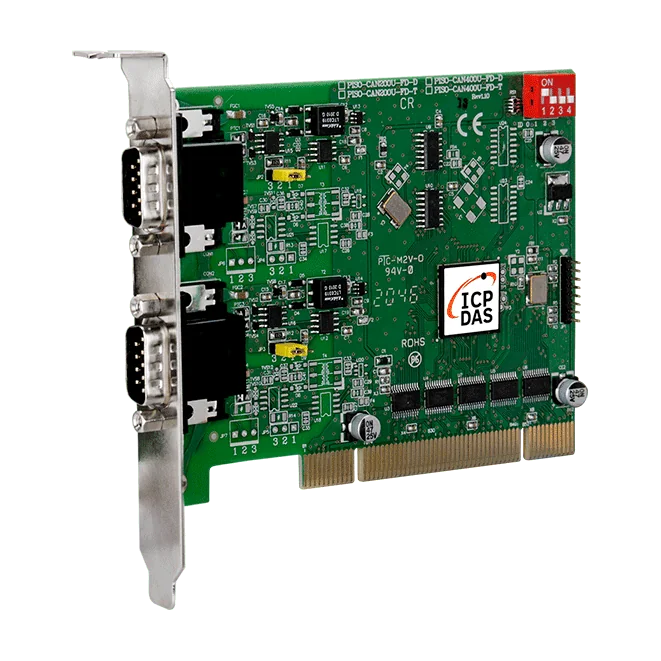

Die PISO-CAN200U-FD-D ist eine PCI-Karte, die einem Host-PC zwei unabhängige CAN-FD-Busanschlüsse bereitstellt, die jeweils über einen 9-poligen D-Sub-Steckverbinder herausgeführt werden. Sie richtet sich an Ingenieure, die einen PC an CAN-FD-Netzwerke anbinden und dabei den Bus elektrisch vom Computer isolieren müssen.Die Karte basiert auf einem Microchip-MCP2518FD-Controller mit Transceivern der TI-TCAN1042HG-Serie. Sie ist kompatibel mit ISO 11898-2 sowie mit CAN 2.0 A/B und CAN FD. Die Konfiguration von Nachrichtenfiltern wird unterstützt, und die Board-Nummer wird über einen DIP-Schalter eingestellt, was hilfreich ist, wenn mehr als eine Karte installiert ist.Treiber werden für Windows 7, 8.1 und 10 sowie für Linux 5.10 mitgeliefert, zusammen mit Demos und Bibliotheken für C#.Net, VB.Net und VC++.Net. Ein integrierter Jumper wählt den 120-Ω-Abschlusswiderstand für den CAN-Bus aus.AnwendungenSteuerung und Überwachung von CAN-FD-Netzwerken von einem PC ausIntegration unterschiedlicher CAN-angebundener Geräte in einem einzigen Host

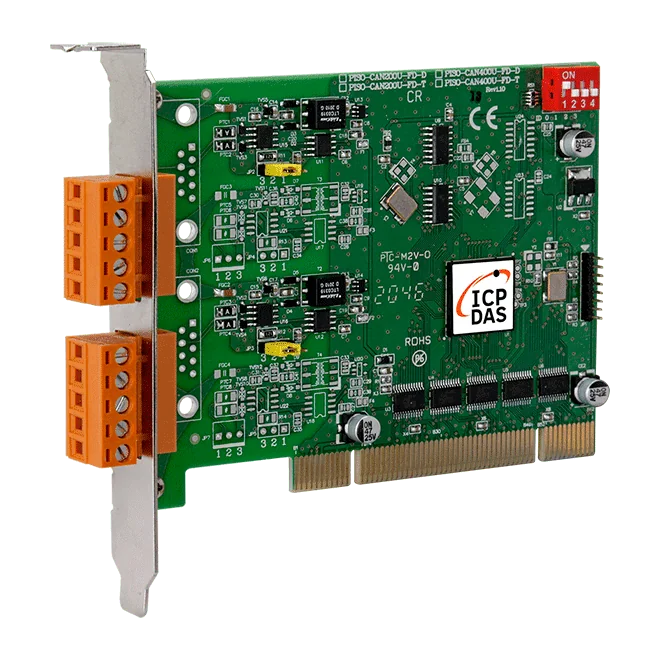

Die PISO-CAN200U-FD-T ist eine PC-montierte CAN-Schnittstelle, die über einen universellen PCI-Steckplatz zwei unabhängige, isolierte CAN-FD-Ports an einen Windows- oder Linux-Host anbindet. CAN FD erweitert den klassischen CAN-2.0-Standard um eine schnellere Datenphase und größere Nutzlasten. Diese Karte ist sowohl mit CAN-2.0-A/B- als auch mit CAN-FD-Verkehr auf ISO-11898-2-Netzwerken kompatibel.Jeder Port verfügt über einen 5-poligen Schraubklemmenanschluss. Die Karte basiert auf dem Microchip-Controller MCP2518FD und den TI-Transceivern TCAN1042HG, die Busarbitrierung und Fehlererkennung übernehmen und mit automatischer Korrektur und Neuübertragung für eine zuverlässige Nachrichtenzustellung sorgen. Die Konfiguration von Nachrichtenfiltern wird unterstützt, und bei mehreren installierten Karten wird die Board-Nummer über einen DIP-Schalter eingestellt.Treiber werden für Windows 7/8.1/10 und Linux 5.10 bereitgestellt, außerdem Demos und Bibliotheken für C#.Net, VB.Net und VC++.Net. Die Bestellnummer PISO-CAN200U-FD-T CR bezeichnet die RoHS-konforme Version.AnwendungenCAN-Bus-Steuerung und -Überwachung von PC-basierten Systemen ausIntegration von CAN- und CAN-FD-Geräten in Anwendungen auf Windows- oder Linux-HostsMehrkarten-CAN-FD-Installationen, bei denen jede Karte eine eindeutige Board-Nummer benötigt
