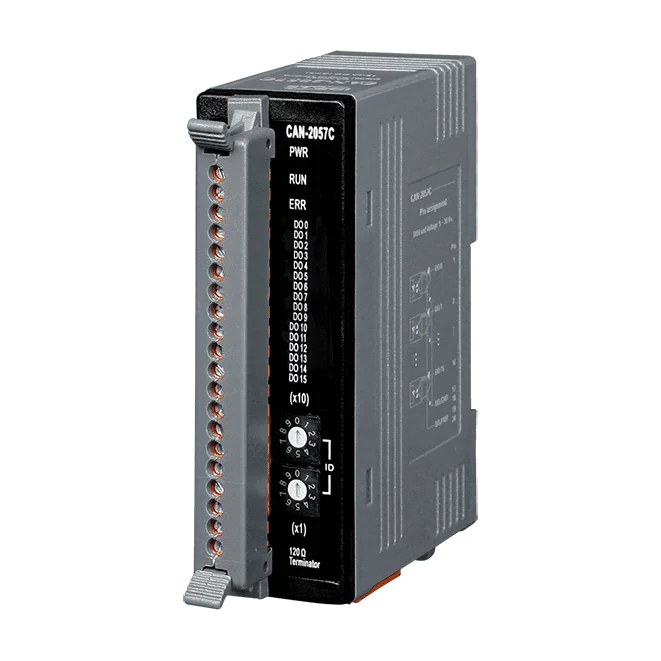

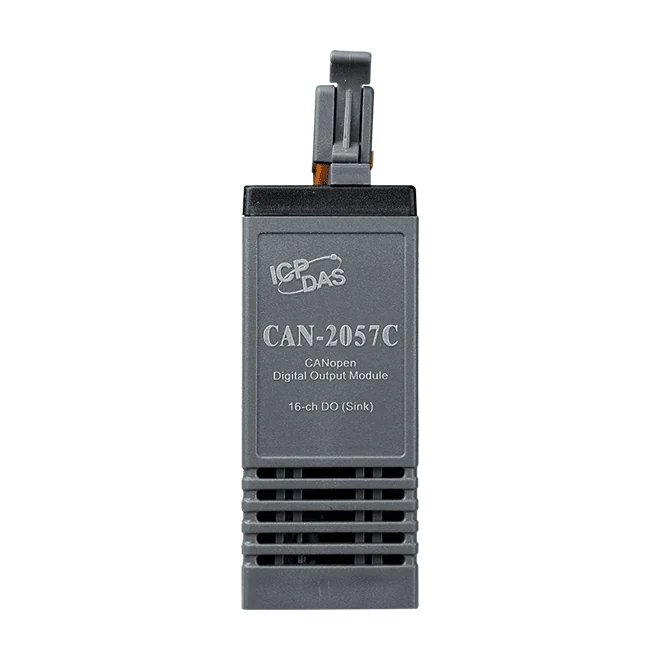

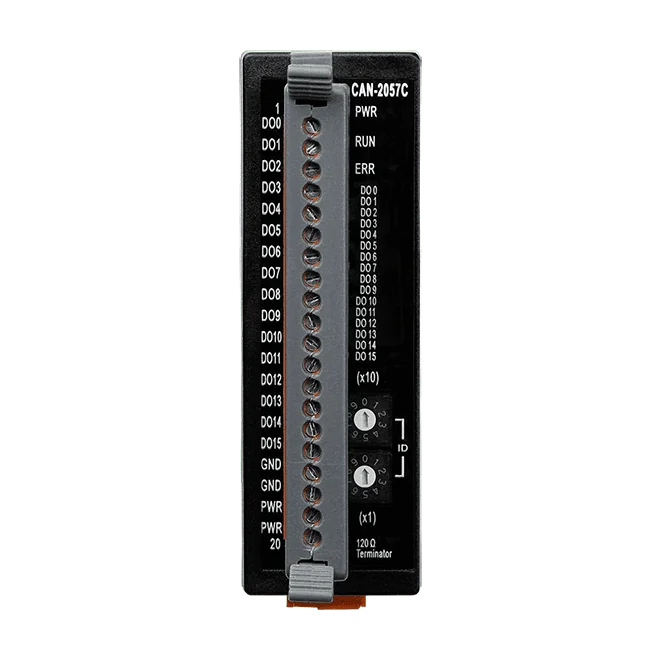

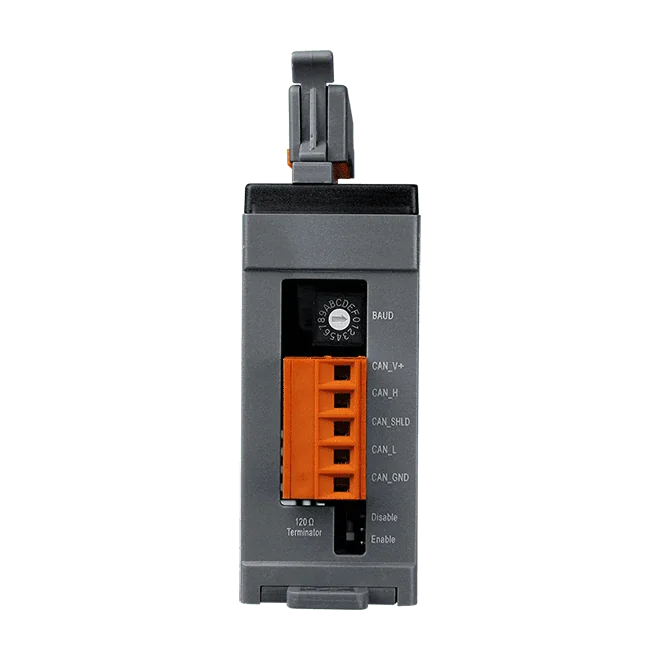

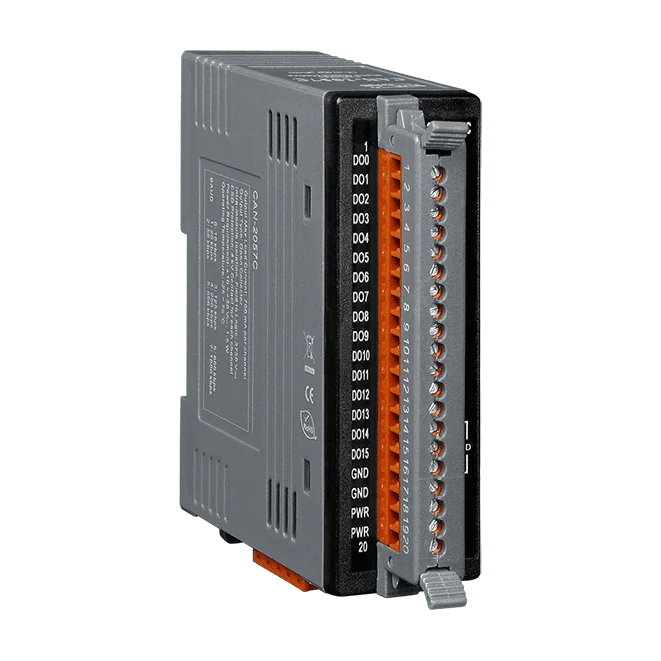

CAN-2057C CANopen-Slave-Modul, 16-Kanal isolierter NPN-Digitalausgang

Das CAN-2057D CR ist ein DeviceNet-Slave-Modul, das einem DeviceNet-Netzwerk 16 isolierte digitale Ausgänge zur Verfügung stellt. Jeder Kanal ist ein NPN-(Sink-)Open-Collector-Ausgang für Lasten von +5 bis +30 VDC mit bis zu 100 mA pro Kanal. Damit eignet er sich unkompliziert für Alarmausgänge und Schaltsteuerungen in der Maschinen- und Fabrikautomation.Das Modul arbeitet ausschließlich als Group-2-Only-Server und ist nicht UCMM-fähig. Es unterstützt den vordefinierten Master/Slave-Verbindungssatz mit jeweils einer Verbindung für explizites Messaging, Polled I/O und Bit-Strobe-I/O. DeviceNet-Heartbeat- und Shutdown-Nachrichten werden unterstützt, und eine EDS-Datei steht zur Konfiguration des Ausgangsstatus über eine DeviceNet-Master-Schnittstelle bereit. Der Hersteller nennt bisherige Kommunikation mit Allen-Bradley 193-DNENCAT und 193-DNENCATR sowie mehreren DeviceNet-Mastern und -Gateways von OMRON.Die Versorgung erfolgt mit +10 bis +30 VDC bei einer Leistungsaufnahme von 1,5 W. Das Modul ist für die Montage auf DIN-Schienen und einen Betriebstemperaturbereich von -25 bis +75 °C ausgelegt und trägt die Kennzeichnungen CE, FCC, RoHS und WEEE.AnwendungenAlarmausgangSchaltsteuerungAnsteuerung von RelaisOhmsche LastenMaschinensteuerungFabrikautomation

Das CAN-2053C CR ist ein CANopen-Slave-Modul, das 16 isolierte digitale Nasseingänge in ein CANopen-Netzwerk einbindet. Jeder Kanal akzeptiert Sink- oder Source-Beschaltung, sodass dasselbe Modul PNP-, NPN-, TTL- und Relaiskontaktsignale ohne Hardwareänderung auslesen kann. Es eignet sich besonders, wenn Schalter- und Alarmzustände über CANopen erfasst werden sollen und Feld und Bus galvanisch getrennt sein müssen.Das Modul implementiert CiA 301 v4.02 und CiA 401 v2.1 und hat die Prüfung mit dem CiA CANopen Conformance Test Tool bestanden. Eine Standard-EDS-Datei wird mitgeliefert, sodass die Konfiguration über einen gängigen CANopen-Master erfolgen kann. Dynamische PDO-Unterstützung, eine konfigurierbare und speicherbare Eingangspolarität sowie ein integrierter 120-Ω-Abschlusswiderstand vereinfachen Inbetriebnahme und Netzwerkaufbau. Knoten-IDs von 1 bis 99 und Baudraten von 10 k bis 1 M werden unterstützt.Das Eingangsverhalten ist durch eine EIN-Spannung von +3,5 ~ +30 VDC und einen AUS-Pegel von maximal +1 VDC definiert, mit 4 kV ESD-Kontaktschutz an jedem Kanal. Die Funktion I/O-Paarverbindung ermöglicht die Verknüpfung von Eingängen zwischen Modulen. Das Gerät wird auf DIN-Schiene montiert und arbeitet im Temperaturbereich von -25 ~ +75 °C.AnwendungenAlarmdetektionSchaltererkennungI/O-Paarverbindung

Das CAN-2053D CR ist ein DeviceNet-Slave-I/O-Modul, das 16 isolierte Digitaleingänge im Wet-Typ in ein DeviceNet-Netzwerk einbindet. Jeder Eingang akzeptiert Sink- oder Source-Signale und kann somit PNP-, NPN-, TTL- und Relaiskontaktausgänge von Feldgeräten überwachen, ohne dass das Modul geändert werden muss.Das Modul arbeitet als Group 2 Only Server, der nicht UCMM-fähig ist, und unterstützt den vordefinierten Master/Slave-Verbindungssatz. Es stellt jeweils eine Verbindung für Explicit Messaging, Polled I/O und Bit-Strobe I/O bereit. Zur Konfiguration über eine DeviceNet-Master-Schnittstelle wird eine EDS-Datei mitgeliefert.Wählen Sie dieses Modell, wenn Sie einen kompakten, auf DIN-Schiene montierten Eingangsknoten zur Schalterüberwachung oder Alarmerfassung auf einem DeviceNet-Bus benötigen. Jeder Kanal verfügt über einen Kontakt-ESD-Schutz von 4 kV, und das Modul arbeitet mit +10 VDC bis +30 VDC im Betriebsbereich von -25 bis +75 ℃.AnwendungenAlarmdetektorSchalterüberwachung

CAN-2054C CR ist ein CANopen-Slave-I/O-Modul, das acht isolierte digitale Eingänge und acht isolierte digitale Ausgänge vom Typ Sink auf ein CAN-Bus-Netzwerk bringt. Es arbeitet als NMT-Slave und entspricht CiA DS-301 v4.02 und DSP-401 v2.1, sodass es über einen Standard-CANopen-Master ausgelesen und konfiguriert werden kann.Die Eingänge sind Wet-Type-Eingänge und akzeptieren Sink- oder Source-Signale, mit einem EIN-Pegel von +3,5 bis +30 VDC. Jeder Ausgang ist ein Open-Collector-Kanal mit 700 mA pro Kanal, geeignet zum Schalten von Lasten von +5 bis +30 VDC. Jeder Kanal verfügt über einen Kontakt-ESD-Schutz von 4 kV, und das Modul enthält eine Standard-EDS-Datei sowie einen integrierten 120-Ω-Abschlusswiderstand.Pair-Connect- und PDO-Mapping-Unterstützung vereinfachen die Netzwerkkonfiguration, und ein Hardware-Watchdog hilft dem Modul, sich nach Fehlern zu erholen. Das Gerät wird auf einer DIN-Hutschiene montiert und ist für einen Betriebsbereich von -25 bis +75 °C spezifiziert.AnwendungenMaschinensteuerungFabrikautomationSteuerung von VerpackungsmaschinenFernerfassung von DatenUmweltüberwachung
