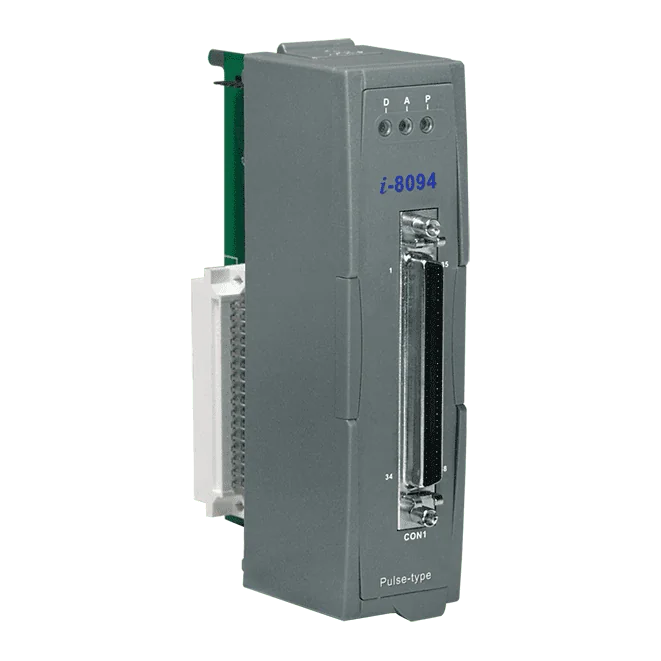

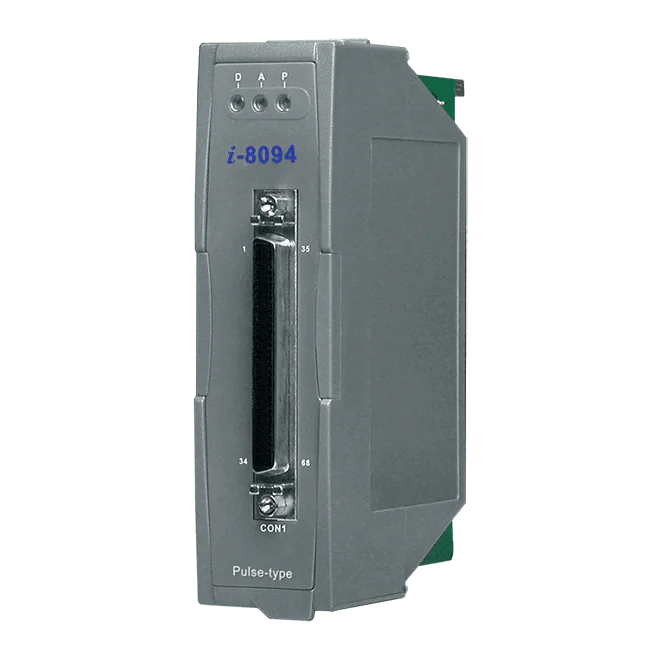

I-8094-G 4-Achsen-Hochgeschwindigkeits-Motion-Control-Modul für XP-8000/WP-8000 PAC

SCSI-II 68-poliges Kabel, 1,5 m (für Hochgeschwindigkeits-Motion-Anwendungen).

SCSI-II 68-polig-Kabel, 3 m (für Hochgeschwindigkeits-Motion-Anwendungen).

Das DN-8468DB CR ist ein 4-Achsen-Anschlussboard für Schritt- und Servo-Motion-Steuerung, das zwischen einen 4-Achsen-Motion-Controller von ICP DAS und einen Delta-ASDA-A-Servoverstärker geschaltet wird. Jede Achse verfügt über eine eigene Gruppe von Pulsbefehl-, Encoder-Rückführungs-, Referenz-, Nahe-Referenz- und Endschaltersignalen sowie einem Servo-Freigabeausgang, alle auf Schraubklemmen für eine einfache Verdrahtung.Ingenieure setzen dieses Board ein, um die Verdrahtung mehrachsiger Systeme zu vereinfachen und den Controller zu schützen. Hochgeschwindigkeits-Optokoppler isolieren die Schnittstellensignale, und die Klemmenstecker können zwischen den Achsen getauscht werden, um die Achszuordnung ohne Neuverdrahtung zu ändern. Ein integriertes Netzteilmodul akzeptiert einen weiten Eingangsbereich von 20 ~ 26 VDC und versorgt die für die eigene Schaltung des Boards benötigten Spannungen.Statusanzeigen für Versorgung, Referenzschalter und Endschalter erleichtern Inbetriebnahme und Fehlersuche. Sofern der Controller FRnet unterstützt, bietet das Board zusätzlich einen FRnet-Anschluss für die schnelle serielle E/A-Erweiterung. Das Board trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.Anwendungen4-Achsen-Schritt- oder Servo-Motion-SteuerungIntegration des Delta-ASDA-A-ServoverstärkersMehrachsige Positioniersysteme auf Basis der 4-Achsen-Motion-Controller von ICP DAS

Das DN-8468FB ist eine Tochterplatine für 4-Achsen-Motion-Controller von ICP DAS, konfiguriert für die Verdrahtung mit Fuji-FALDIC-W-Servoverstärkern. Sie unterstützt Schritt- oder Servomotoren mit Pulsbefehlstyp und ist für den Einsatz mit den Controllern I-8094, I-8094F, I-8094A, I-8094H und PISO-PS400 vorgesehen.Jede der vier Achsen verfügt über eine eigene Gruppe von Schraubklemmen für die Pulsausgangs-Befehlsleitungen, die Encoder-Rückmeldung, die Referenz-, Nahreferenz- und Endschaltereingänge sowie einen Servo-Freigabeausgang. Die Signale sind auf der Platine optisch entkoppelt, um den Controller zu schützen. Die Klemmenstecker können getauscht werden, um die Achsenzuordnung ohne Neuverdrahtung zu ändern.Ein integriertes Netzteilmodul akzeptiert eine Eingangsspannung von 20 ~ 26 VDC und versorgt die Schaltungen der Platine mit den erforderlichen Spannungen; die Leistungsaufnahme beträgt 12 W bei 24 VDC. Status-LEDs zeigen die Versorgung sowie die Zustände der Referenz- und Endschalter an. Ein FRnet-Anschluss steht für die schnelle serielle I/O-Erweiterung zur Verfügung, sofern der Controller FRnet unterstützt. Das Board ist für CE, UKCA, FCC, RoHS und WEEE gelistet.AnwendungenVierachsige Schritt- oder Servo-Motion-Control mit Motion-Controllern von ICP DASAnbindung von Motion-Controllern von ICP DAS an Fuji-FALDIC-W-ServoverstärkerSchraubklemmenverdrahtung von Puls-, Encoder- und Endschaltersignalen für die Mehrachsen-Maschinensteuerung

Das DN-8468GB CR ist ein universelles Tochterboard, das vier Schrittmotor- oder Servoachsen an 4-Achsen-Motion-Controller von ICP DAS anbindet. Es führt die Signale des Controllers auf Schraubklemmen aus und bietet eine Hochgeschwindigkeits-Optokopplerisolierung, die den Controller auf der Antriebsseite schützt.Jede der vier Achsen verfügt über eine eigene Klemmengruppe für die Pulsbefehlsleitungen, die Encoder-Rückführung, die Referenz-, Nahreferenz- und Endschaltereingänge sowie einen Servo-Freigabeausgang. Die Steckverbinder lassen sich zwischen den Achsen tauschen, sodass sich die Achsenzuordnung ohne Neuverdrahtung ändern lässt. Ein integriertes Netzteilmodul akzeptiert 20 ~ 26 VDC und versorgt die internen Schaltungen des Boards.Status-LEDs zeigen die Versorgungsspannung sowie die Zustände der Referenz- und Endschalter an. Sofern der Controller FRnet unterstützt, stellt das Board außerdem eine FRnet-Klemme für die schnelle serielle I/O-Erweiterung bereit. Geeignet für Ingenieure, die universelle Motion-Systeme aufbauen und eine saubere, galvanisch getrennte Schnittstelle zwischen einem 4-Achsen-Controller und ihren Antrieben benötigen.AnwendungenVierachsige Schrittmotor-BewegungssteuerungVierachsige Servo-Bewegungssteuerung mit Pulsbefehl-AntriebenMotion-Systeme mit universellen MotortreibernController-I/O-Erweiterung über FRnet, sofern unterstützt

DN-8468MB CR ist eine Vierachsen-Klemmenplatine für die Schritt- und Servo-Motion-Steuerung. Sie wird auf 4-Achsen-Motion-Controllern von ICP DAS montiert, etwa I-8094, I-8094F, I-8094A, I-8094H und PISO-PS400, und ist für den Servoverstärker Mitsubishi MELSERVO-J2 konfiguriert.Jede Achse verfügt über eine eigene Signalgruppe: Pulsbefehlsausgänge, Encoder-Rückführung, Referenz-, Nähe-Referenz- und Endschalter-Eingänge sowie einen Servo-Freigabeausgang. Die Signale sind auf Schraubklemmen geführt, und die Achsstecker lassen sich tauschen, sodass die Achszuordnung ohne Neuverdrahtung geändert werden kann. Die Optokopplertrennung schützt den Controller vor der Antriebsseite. Ein integriertes Netzteilmodul, das mit 20 ~ 26 VDC versorgt wird, speist die interne Schaltung der Platine.Die Platine misst 162 mm x 107 mm und ist für einen Betriebsbereich von -20 ~ +75 °C ausgelegt. Eine Betriebs-LED sowie Status-LEDs für Referenz- und Endschalter erleichtern Inbetriebnahme und Diagnose. Sofern der Controller FRnet unterstützt, bietet die Platine zusätzlich einen FRnet-Anschluss für die schnelle serielle I/O-Erweiterung.AnwendungenVierachsige Schritt- oder Servo-Motion-SteuerungIntegration des Servoverstärkers Mitsubishi MELSERVO-J2

Das DN-8468PB ist ein Motion-Control-Anschlussklemmenboard für Ingenieure, die Panasonic-MINAS-A4/A5-Servoverstärker über 4-Achsen-Motion-Controller von ICP DAS ansteuern. Es wird als Tochterplatine montiert und wandelt die Signale des Controllers in einen Schraubklemmen-Anschlusspunkt um, sodass die Achsanschlüsse ohne kundenspezifische Verkabelung hergestellt werden können.Jede der vier Achsen verfügt über eine eigene Gruppe von Pulsbefehlsleitungen, Encoder-Rückführung, Referenz-, Nahe-Referenz- und Endschaltereingänge sowie einen Servo-Freigabeausgang. Die integrierte Hochgeschwindigkeits-Optokopplerisolation hilft, den Controller zu schützen, und die Klemmenstecker können getauscht werden, um die Achszuordnung ohne Neuverdrahtung zu ändern. Ein integriertes Netzteilmodul akzeptiert 20 ~ 26 VDC und versorgt die übrigen Schaltungen auf dem Board.Das Board verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE. Sein Betriebsbereich beträgt -20 ~ +75 °C, die Abmessungen betragen 162 mm X 107 mm.AnwendungenMotion Control von Panasonic-MINAS-A4/A5-Servoverstärkern4-Achsen-Schrittmotor- oder Servo-Positioniersysteme, angesteuert durch Motion-Controller von ICP DASSignalaufteilung und Verdrahtung für die Controller I-8094, I-8094F, I-8094A, I-8094H und PISO-PS400

DN-8468UB CR ist ein Klemmen-Tochterboard für die 4-Achsen-Motion-Controller von ICP DAS, einschließlich I-8094, I-8094F, I-8094A, I-8094H und PISO-PS400. Es führt Pulsbefehle, Encoder-Rückmeldungen und Endschaltersignale für vier Achsen auf Schnappklemmen heraus, was die Feldverdrahtung übersichtlich hält und die Wartung erleichtert.Jede Achse verfügt über eine eigene Signalgruppe mit Pulsausgängen, Encoder-Rückmeldung, Referenz-, Nähe-Referenz- und Endschaltereingängen sowie einem Servo-Freigabeausgang. Eine integrierte Trennschaltung schützt den Controller, und die Klemmenstecker lassen sich zwischen den Achsen tauschen, um Achsfunktionen ohne Neuverdrahtung neu zuzuweisen. Das Board ist für universelle Treiber sowie für Motorverstärker von Mitsubishi und Panasonic vorgesehen.Ein integriertes Netzteilmodul akzeptiert einen weiten Eingangsbereich von 20 ~ 26 VDC und versorgt die Schaltkreise des Boards mit den benötigten Spannungen. Versorgungs- und Status-LEDs zeigen den Zustand von Spannung, Referenz- und Endschaltern an. Wird FRnet vom Controller unterstützt, stellt das Board außerdem eine FRnet-Klemme für die schnelle serielle I/O-Erweiterung bereit.AnwendungenMehrachsige Schrittmotorsteuerung mit 4-Achsen-Motion-Controllern von ICP DASServomotorpositionierung mit pulsbefehlsgesteuerten AntriebenBewegungssysteme mit universellen, Mitsubishi- oder Panasonic-MotorverstärkernEinbindung von Encoder-Rückmeldungen und Endschaltersignalen in Motion-Control-Schaltschränke

Die DN-8468YB CR ist eine Klemmen-Tochterplatine für die Motion-Control von vier Achsen für ICP-DAS-Controller, darunter I-8094, I-8094F, I-8094A, I-8094H und PISO-PS400. Sie ist auf Yaskawa-Sigma-II-, Sigma-III- und Sigma-V-Servoverstärker abgestimmt, sodass Ingenieure Pulsausgänge, Encoder-Rückführung und Endschaltersignale ohne eigene Schnittstellenentwicklung an einen Yaskawa-Antrieb anschließen können.Jede der vier Achsgruppen verfügt über Pulsbefehlsleitungen, Encoder-Rückführung, Eingänge für Referenz-, Vorreferenz- und Endschalter sowie einen Ausgang zur Servofreigabe. Schraubklemmen vereinfachen die Verdrahtung, und die Anschlüsse können getauscht werden, um die Achszuordnung ohne Neuverdrahtung zu ändern. Eine integrierte Fotokopplerisolation schützt den Controller.Ein integriertes Netzteilmodul erzeugt die für die Platine benötigten Spannungen aus einer Eingangsspannung von 20 ~ 26 VDC. Versorgungs- und Statusanzeigen, einschließlich der Anzeigen für Referenz- und Endschalter, unterstützen Inbetriebnahme und Fehlersuche. Wo der Controller FRnet unterstützt, ermöglicht ein eigener Anschluss die schnelle serielle I/O-Erweiterung.AnwendungenMotion-Control von Yaskawa-Sigma-II-, Sigma-III- und Sigma-V-Servosystemen4-Achsen-Schritt- oder Servopositionierung auf Basis von ICP-DAS-Motion-Controllern
